Smontaggio Porta PUW 1001

[Zufolo]

Buondì a tutti.

Quest'oggi approfitto di un intervento su questo calibro elettrico tedesco per pubblicare un po' di foto che possano essere di ajuto per chi si trova ad affrontare questa riparazione. Il Porta PUW 1001 è la versione col datario del 1000. Non che ponga particolari difficoltà, non foss'altro che per il fatto di avere ha la metà di ruotismi di un calibro meccanico, ma non essendoci nulla di documentazione ho pensato che possano essere utili.

Il nostro paziente proviene da un cumulo preso in Germania per riutilizzare i pezzi. In attesa dell' espianto ho deciso di ripararlo e documentare: soffriva - oltre al solito filo che dopo vedremo - di frizione andata, tanto che le due parti della ruota giravano libere l' una rispetto all'altra. La quantità di olio trovata dentro, degna di una friggitoria romagnola, certo non avrà giovato.

Intanto il malato finché era nei suoi cenci:


Qui è tolto dalla cassa. Per estrarre la corona basta spingere verso il basso la slitta ad ore 10, che accavallandosi all' albero farà alzare gli altri leveraggi e libererà l' albero stesso.


In primis si toglie la protezione del bilanciere e poi quest' ultimo. Attenzione che senza la protezione il bilanciere funzionerà male perché la spirale sarà fatalmente attratta dai grossi magneti e si deformerà.
I magneti di questa forma e dimensione denunciano la progettazione degli anni '60. Più tardi nuovi e migliori materiali ferromagnetici hanno permesso di creare magneti di dimensioni molto più piccole e di forme complesse, ma già i coevi Accutron avevano la parte magnetizzata del diapason più piccola.


Una foto del filo di contatto del negativo, che andrà a strusciare sul contatto posto sul bilanciere.
In questi orologi il 50% dei problemi è il danneggiamento di questo filo e nel restante 50% l' usura dell' albero, che spesso arriva persino ad ovalizzare la sede del rubino del ponte bilanciere: esarurendosi l' estremità dell' albero quest' ultimo inizierà a ruotare strusciando sul ponte anziché sulla pietra.
La fortuna di questi guasti è che se si rovina uno dei due si preserva l' altro, che a questo punto si può recuperare come ricambio La morte del filo vale la sopravvivenza dell' albero e viceversa.

Qui in foto si vede come persino nella curva del filo c'è rimasto olio. Forse l' hanno presa per l' astina graduata del motore.


Si iniziano a smontare i leveraggi di rimessa all' ora.


Per togliere il quadrante ci sono due viti sui lati. la terza vite un po' più in basso serve a liberare il ponte con i magneti fissi.


Si arriva così al calendario.
Il ponte è fissato da 3 piccole viti.
Qui occorre prestare attenzione perché la navetta di scatto della data e le due mollette - una della navetta e una della levetta che tiene fermo il disco, resteranno insieme al ponte. Qui in questa foto si vede anche che la molla è leggermente in tensione perché ci stiamo avvicinando alla mezzanotte e la navetta è già parzialmente dislocata: attenzione che non ci salti in faccia.

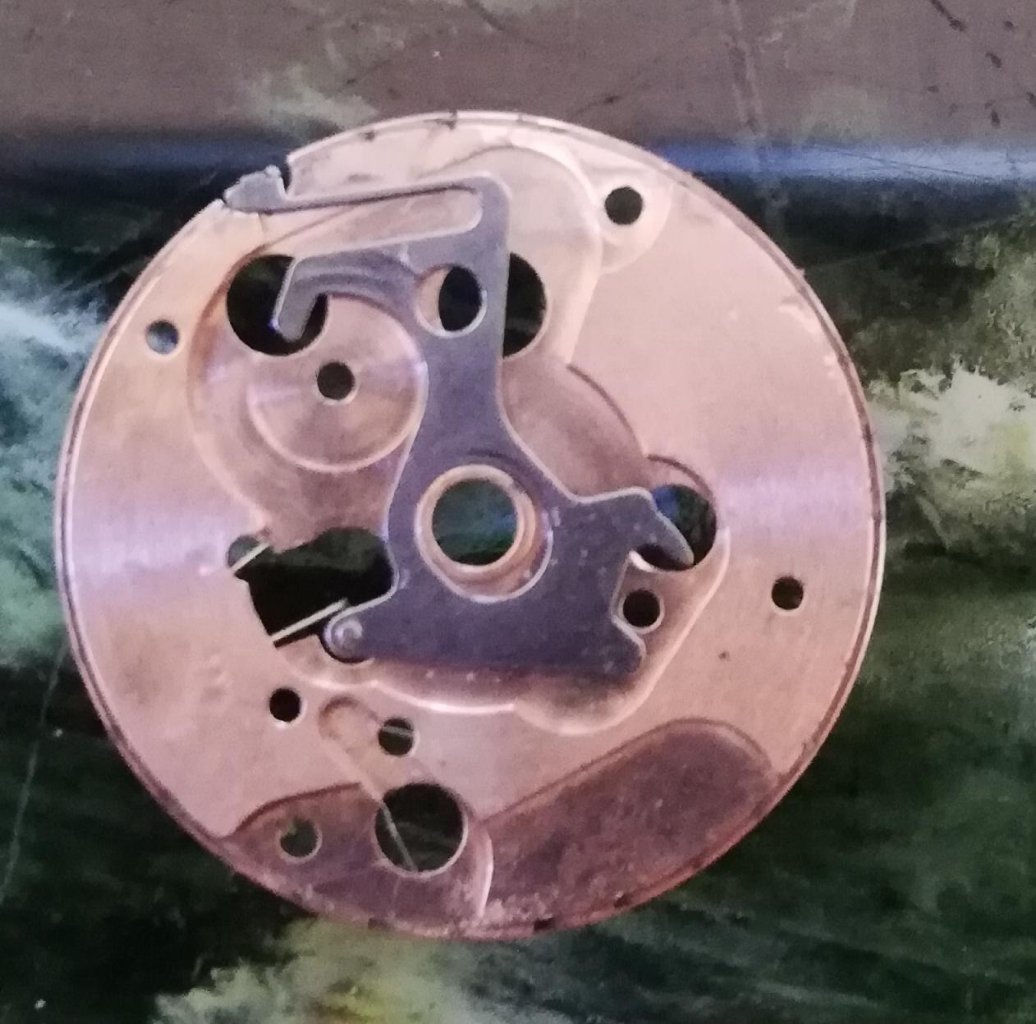

Tolto il ponte, si vede il resto.


Qui il ponte, rovesciato: la navetta va ad incastro, un po' in tensione.


[Zufolo]

Tolto il datario, restano le relative ruote, nel nostro caso grondanti olio.


Tolte queste, si torna dall' altra parte. Si può togliere il contatto con la sua vaschetta di plastica verde. Prestare attenzione al fatto che la vite ha una rondella di plastica: se non la si rimette si manda in cortocircuito l' impianto elettrico.


Si possono togliere i magneti:


Qui un dettaglio del filo di platino, che avevo già raddrizzato precedentemente, dal momento che quando è arrivato pareva un tovagliolo dopo un banchetto al ristorante.
Per regolarlo di fino occorre dopo rimetterlo a posto, perché l' estremità deve puntare con esattezza il centro dell' asse del bilanciere. Ogni altra posizione farà bloccare il bilanciere in posizioni da Kama Sutra.


Le ultime ruote rimaste, quelle del treno del tempo, tra cui quella che mi interessava ora:


Dulcis in fundo resta solo la leva di blocco del bilanciere quando si solleva la corona, di plastica nera:


Finito:


Per il rimontaggio niente da segnalare, si procede al contrario.
Prestare la massima attenzione nel rimontare la vaschetta col contatto del negativo. Far scivolare il cacciavite e martirizzare il filo è un tutt'uno. Il ché, peraltro, penso che sia la principale causa di morte dopo l' usura.


Qui il paziente ritornato a vivere.
