Peseux 7056 ruota centro

[aestile]

Le lancette (sfere) dell'orologio cercando di dare la carica ruotano proporzionalmente al girare della corona di carica.

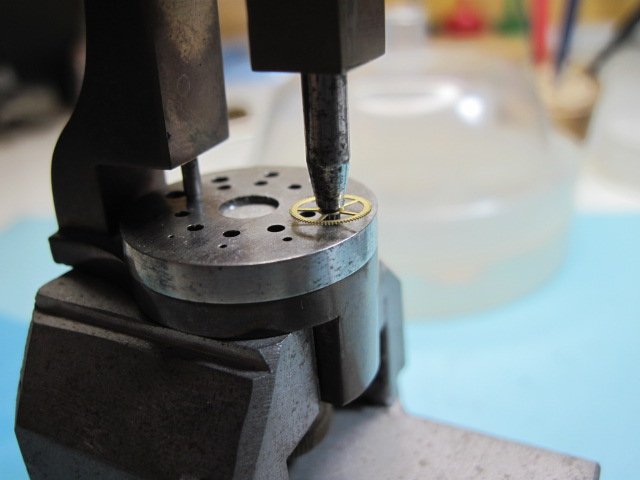

Allo smontaggio la diagnosi mostrava la perdita della ribaditura della ruota centro sul pignone.Nelle foto a seguire la riparazione.
In seguito seguirà la revisione..........forse





Una goccia di loctite frena filetti per maggiore sicurezza.............




Buona Domenica

[mario ars]

Per "completezza d'informazione" ci fai federe la bocca del punzone per favore?

[aestile]

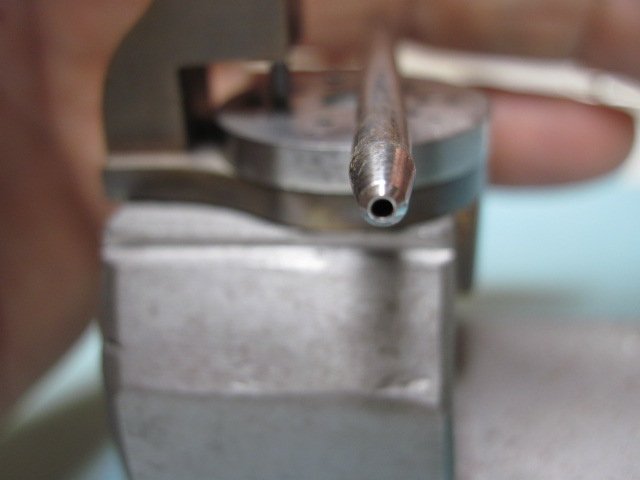

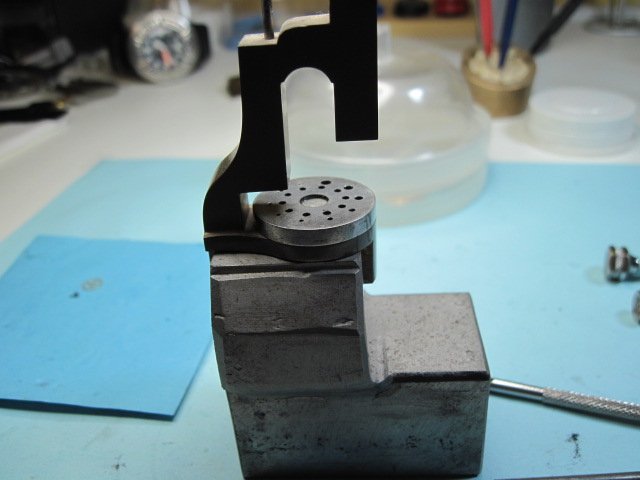

Eqquè quà.Tengo far presente che è la punzoniera per i lavoracci,quella che prende le martellate per la precisione
La bocca è a tronco di cono,questo tipo di punzone lo uso anche quando devo stringere i fori dei pivot Roskopf,anche se sembra empirica la soluzione,posso garantirvi che la ribaditura è molto elegante da vedere,lascia un cerchio tutto intorno al foro che sembra per l'appunto una ribaditura di una pietra nella platina.



[Giacomo]

ti consiglio punzone con bordi inclinati (come quello che hai usato) per creare la ribaditura, e successivamente punzone piano, per appiattire i bordi della ribaditura.
In questo modo vi è una tenuta corretta.
Il frenafiletti in questo caso non serve a nulla, e se corre tra i denti del pignone, crea spessore, causando un difetto riscontrabile nella marcia durante il controllo con il cronocomparatore.

[aestile]

ti consiglio punzone con bordi inclinati (come quello che hai usato) per creare la ribaditura, e successivamente punzone piano, per appiattire i bordi della ribaditura.
In questo modo vi è una tenuta corretta.
Il frenafiletti in questo caso non serve a nulla, e se corre tra i denti del pignone, crea spessore, causando un difetto riscontrabile nella marcia durante il controllo con il cronocomparatore.

Per la seconda ribaditura,quello proprio non l'ho pensato,nel secondo caso,per il frena filetti,male non gli ho fatto,anche perchè è "colla" anaerobica,quindi non diventa dura in presenza di ossigeno ed è facilmente asportabile con esano.
Per ora è ancora nel porta movimenti,vi tengo informati
