Pendoli con meccanismo oscillante

[Giacomo]

Una complicazione insolita, di derivazione da questi : viewtopic.php?f=13&t=2884&p=25791

in questo caso è il movimento che oscilla


[Cane]

Quelli del link ho capito piu' o meno come funzionanoio e come il pendolo prende la spinta...

Quì e' chiarissimo:





Questo che proponi con movimento oscillante non capisco come il pendolo (cioe' il movimento/quadrante) prendono la spinta...

Forse c'e' un appiglio sul retro del movimento fissato alla parete dove e' fissato anche il perno di oscillazione del pendolo/movimento?

Comunque credo non possa funzionare bene perche' per caricare il movimento si deve fermare l'oscillazione..

[Cane]

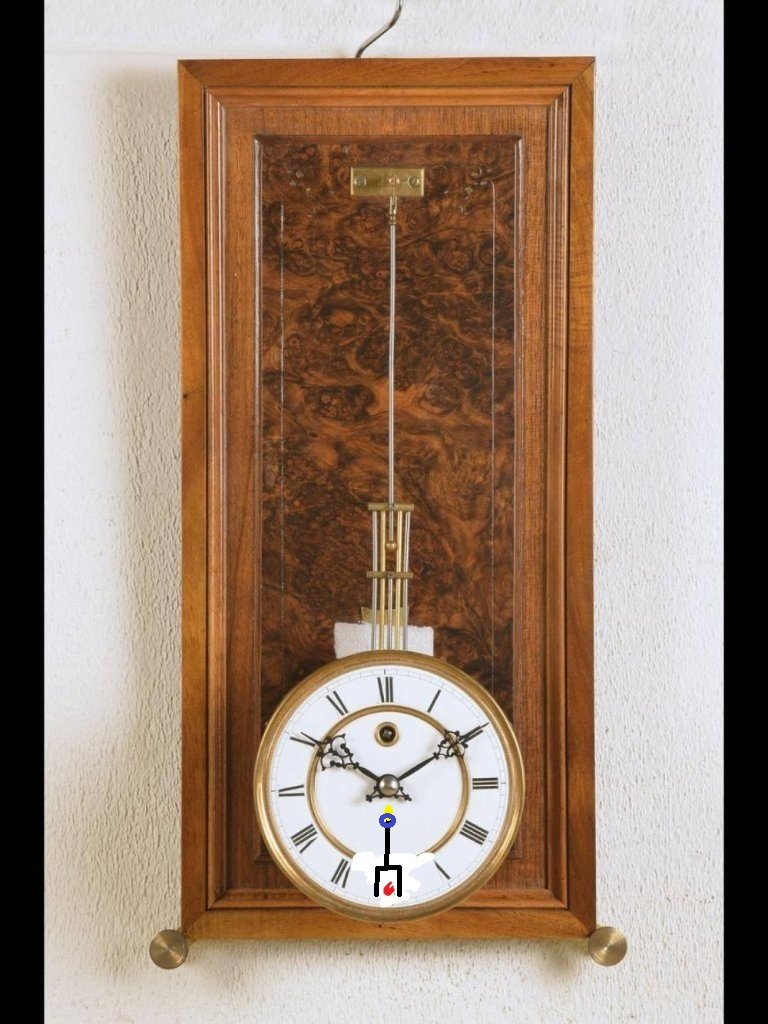

Credo che sul retro ci sia una forcellina collegata allo scappamento del movimento..

l pirulino rosso in mezzo alla forcellina e' fissato sulla parete posteriore dove in alto e' fissato anche il perno del pendolo/movimento...

Ogni volta che il pendolo oscillando e' verticale (come nel disegno) fa scattare lo scappamento e con la forcellina appoggiata al perno rosso da la spinta al pendolo...


[Giacomo]

esattamente. Purtroppo non ho foto del retro del movimento.

[Giacomo]

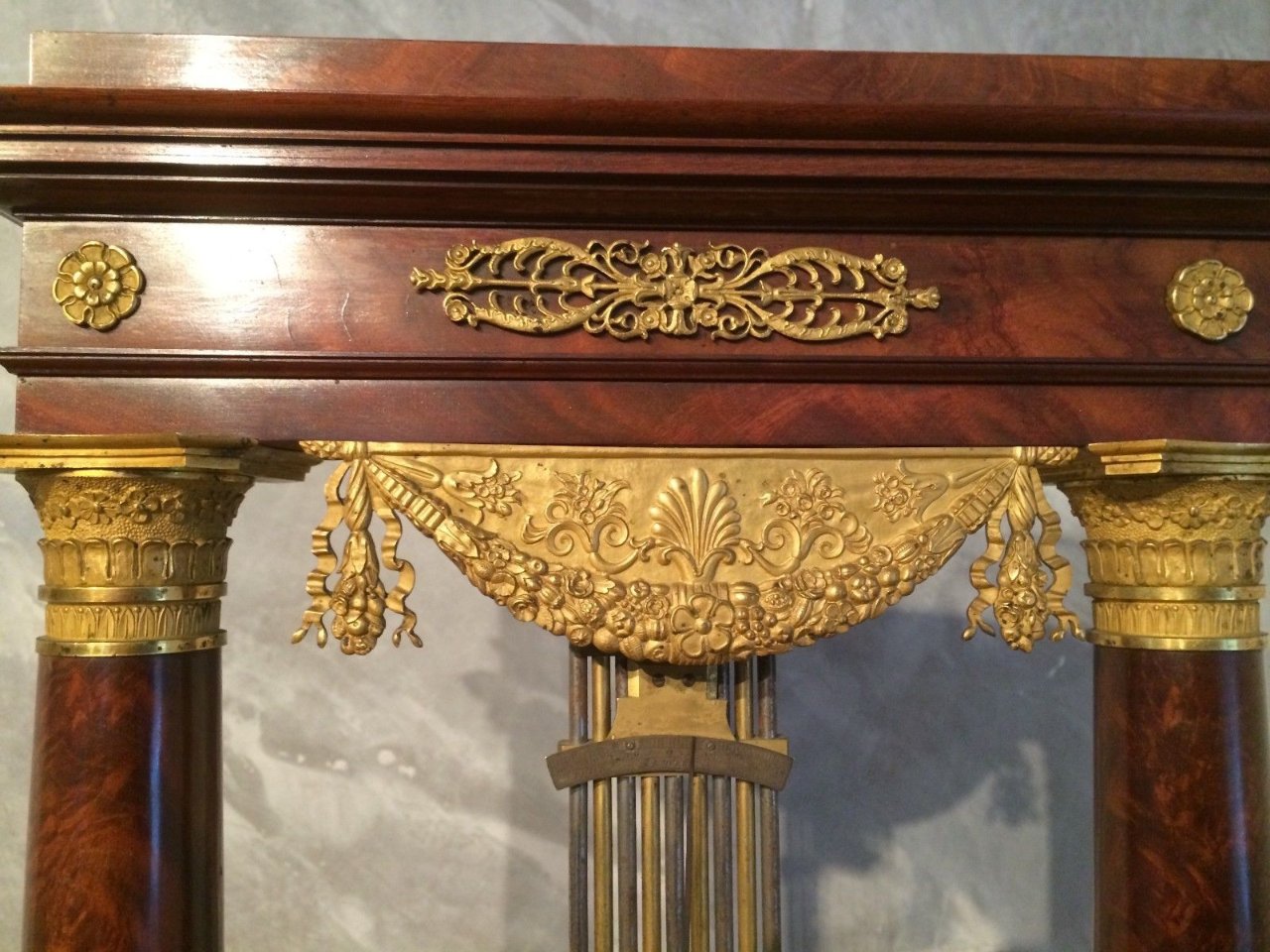

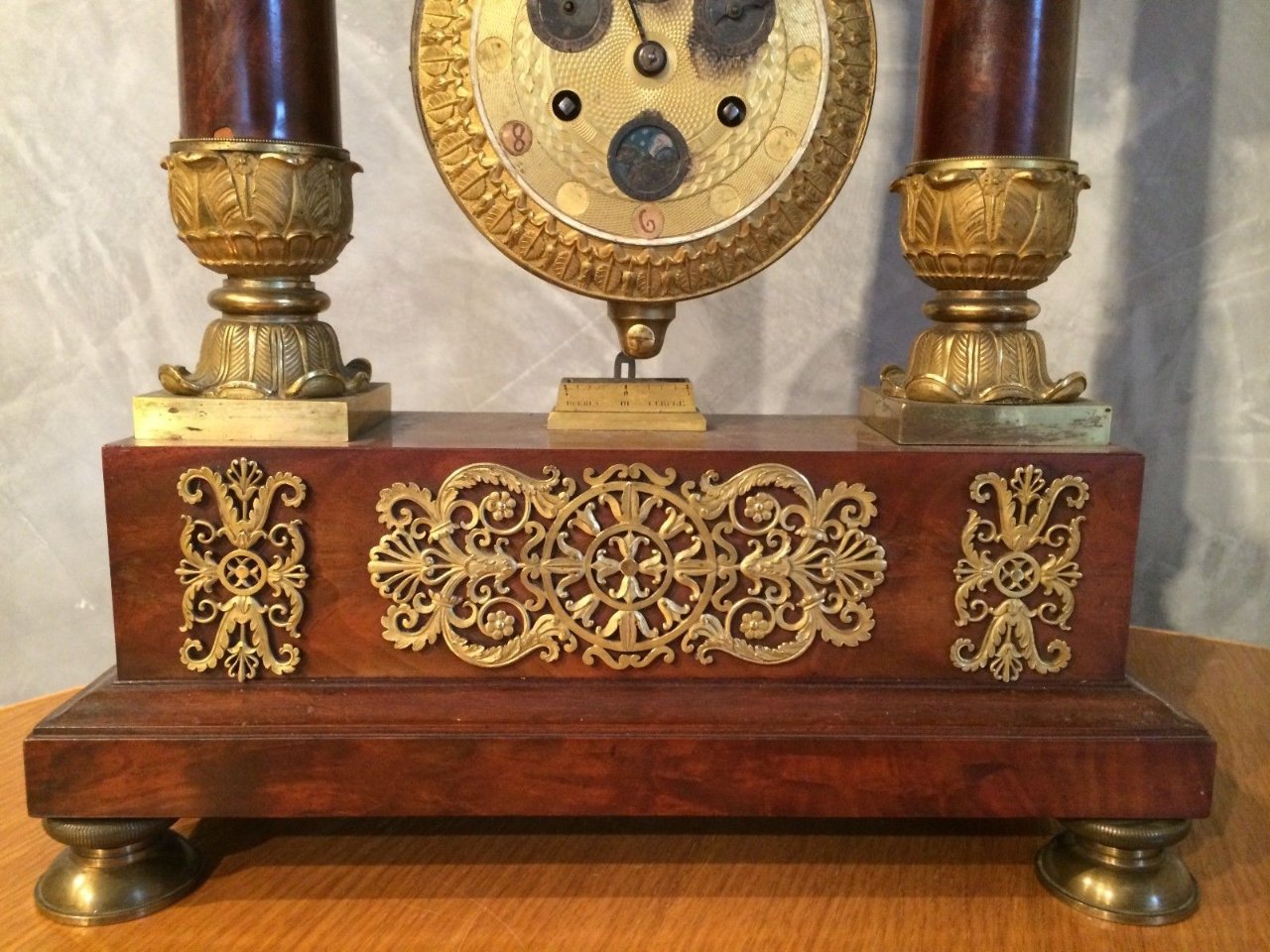

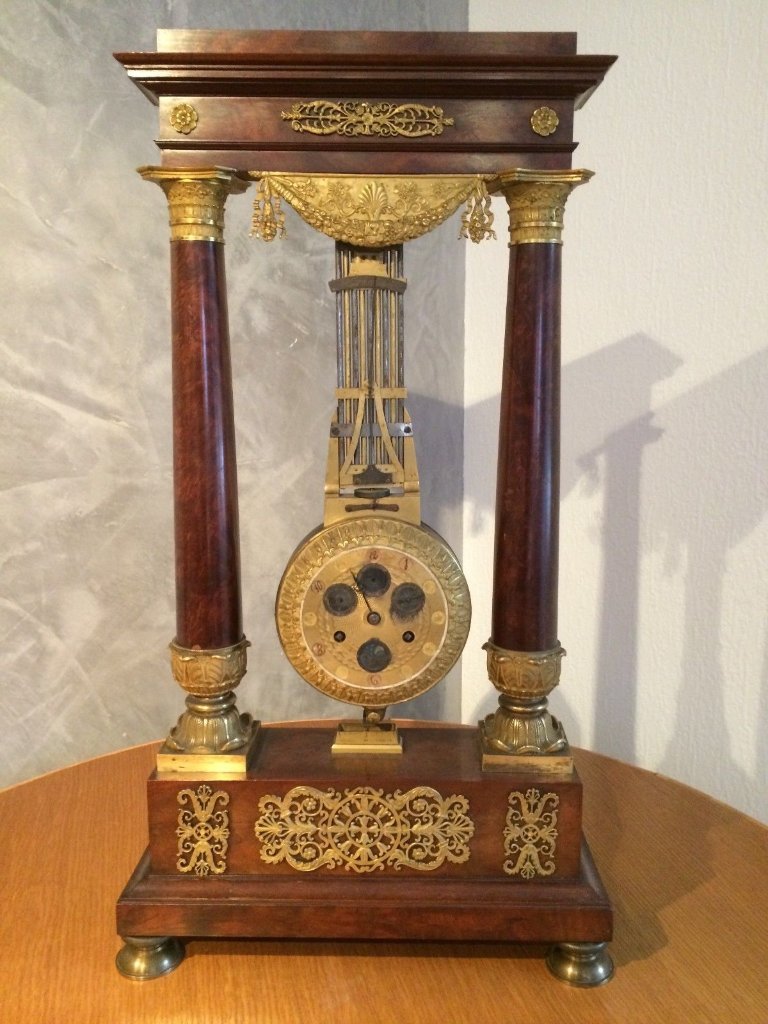

Questo è un orologio veramente raro e di estrema raffinatezza.
Calendario completo. Un pezzo da museo. Purtroppo i cartouche in smalto sono andati perduti

archivio personale






[Cane]

esattamente. Purtroppo non ho foto del retro del movimento.

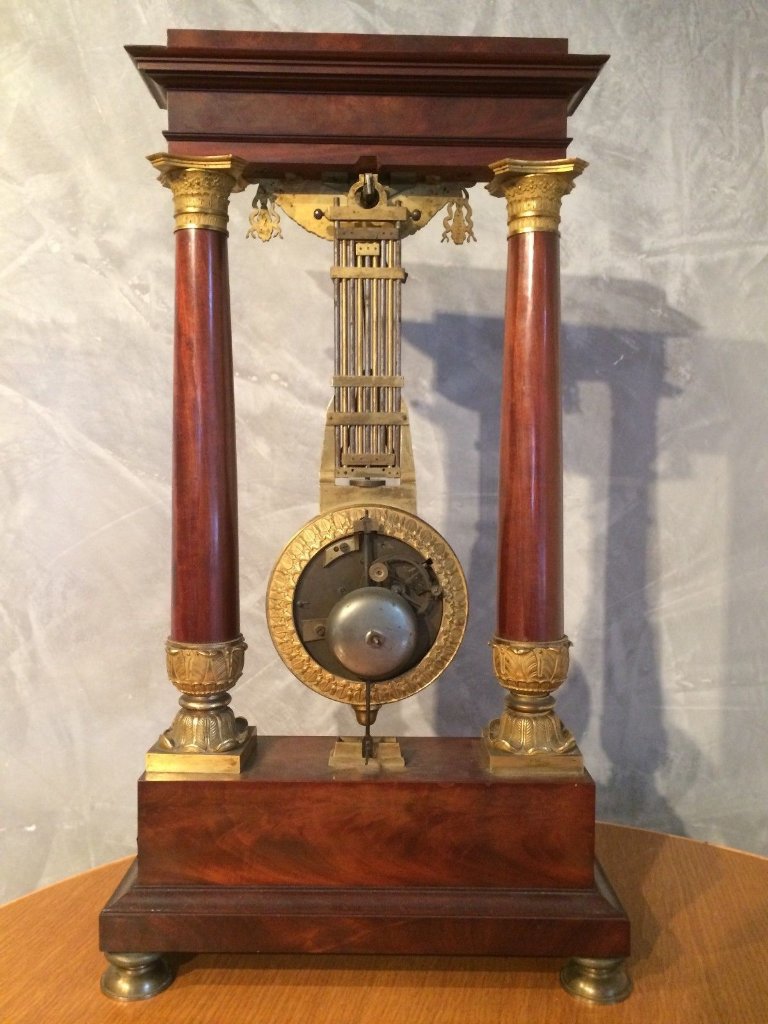

Sull'ultimo che hai postato si vede bene sul retro che la forcellina aggancia su un appiglio sul blocchetto montato sulla base del pendolo....

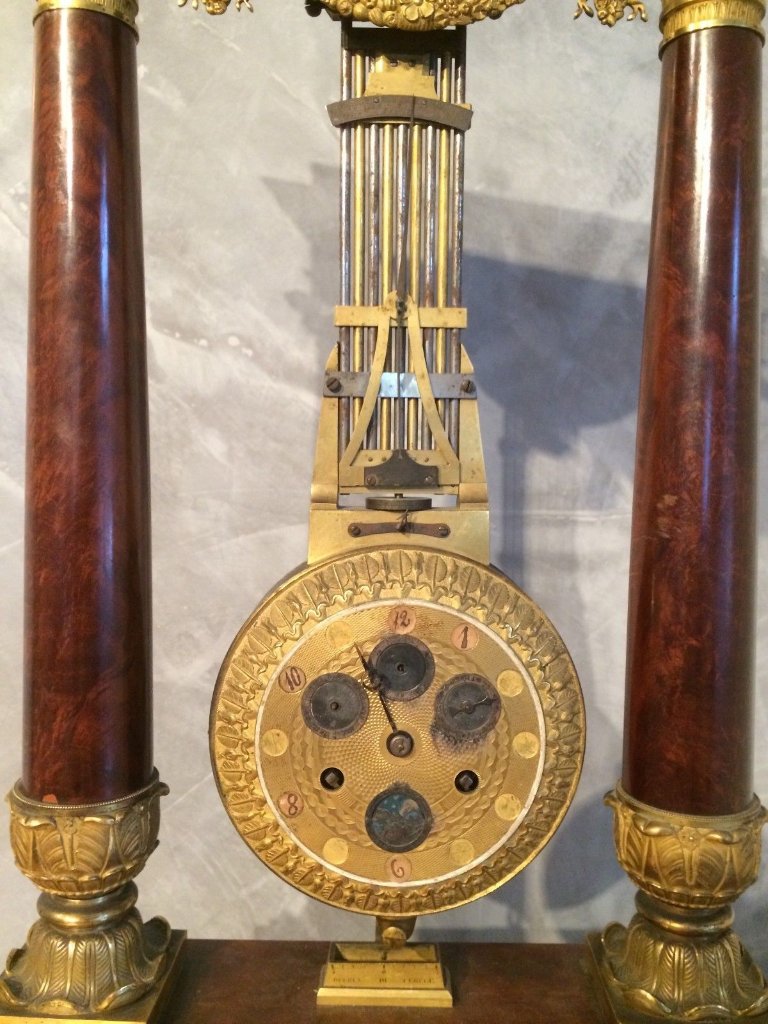

Sul davanti del blocchetto di vedono anche delle tacche e dei riferimenti. Forse per misurare l'ampiezza dell'oscillazione?

[Giacomo]

Sul davanti del blocchetto di vedono anche delle tacche e dei riferimenti. Forse per misurare l'ampiezza dell'oscillazione?

Diciamo che in teoria dovrebbe essere questo lo scopo, in pratica è un elemento piu' delle volte solo decorativo.
