Morbier chef

[Calico]

Mario è un grande!

[mario ars]

Stiamo lavorando per voi...
stasera mettiamo un altro po' di carne al fuoco

[mario ars]

Visto che a Calico non piace l'asta piegata la raddrizziamo:

https://youtu.be/ly6Tx-UEvb4



adesso invece è in battuta, ma guardate l'orologio...

https://youtu.be/miaQFDcO9EA


allora che facciamo?

[mario ars]

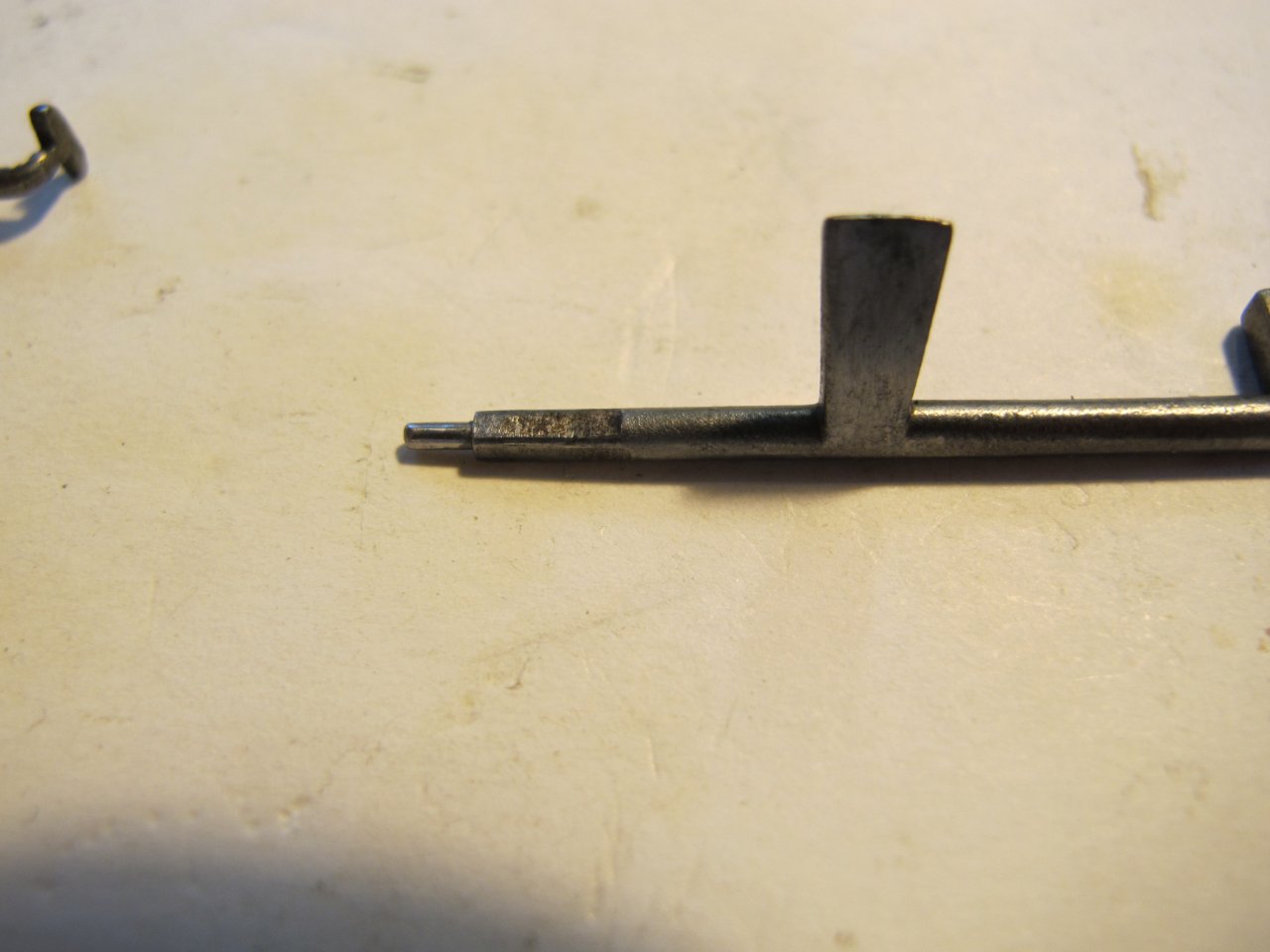

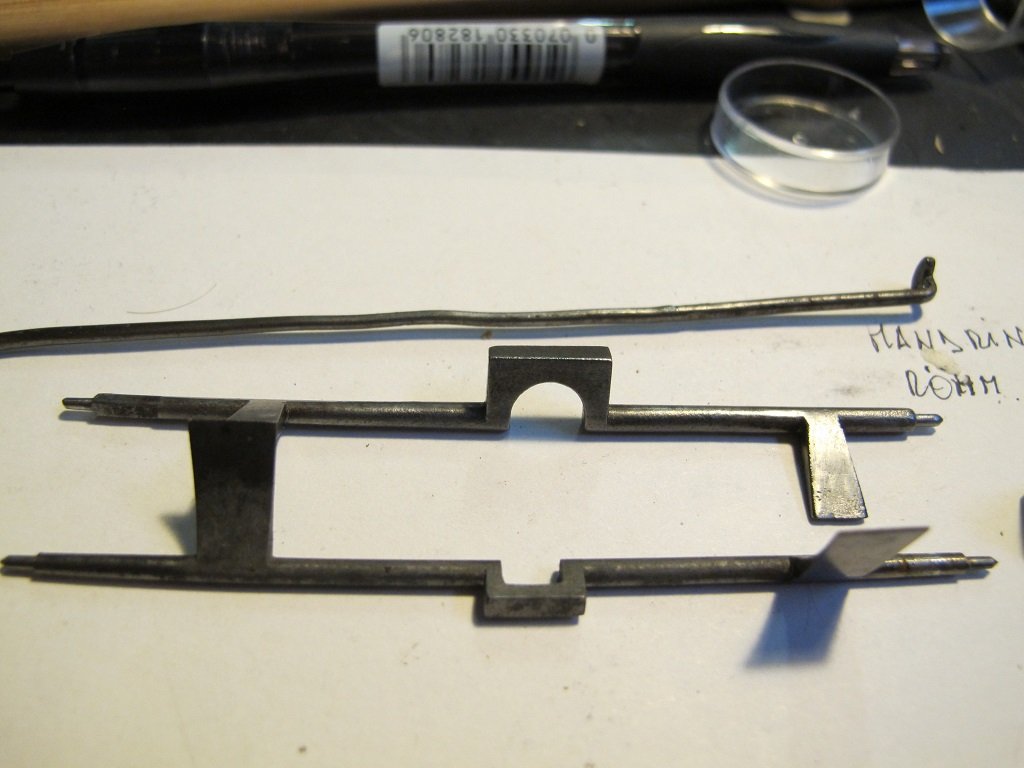

Come dicevo la verga non è regolabile per frizione, questo l'asse quadro


-
-

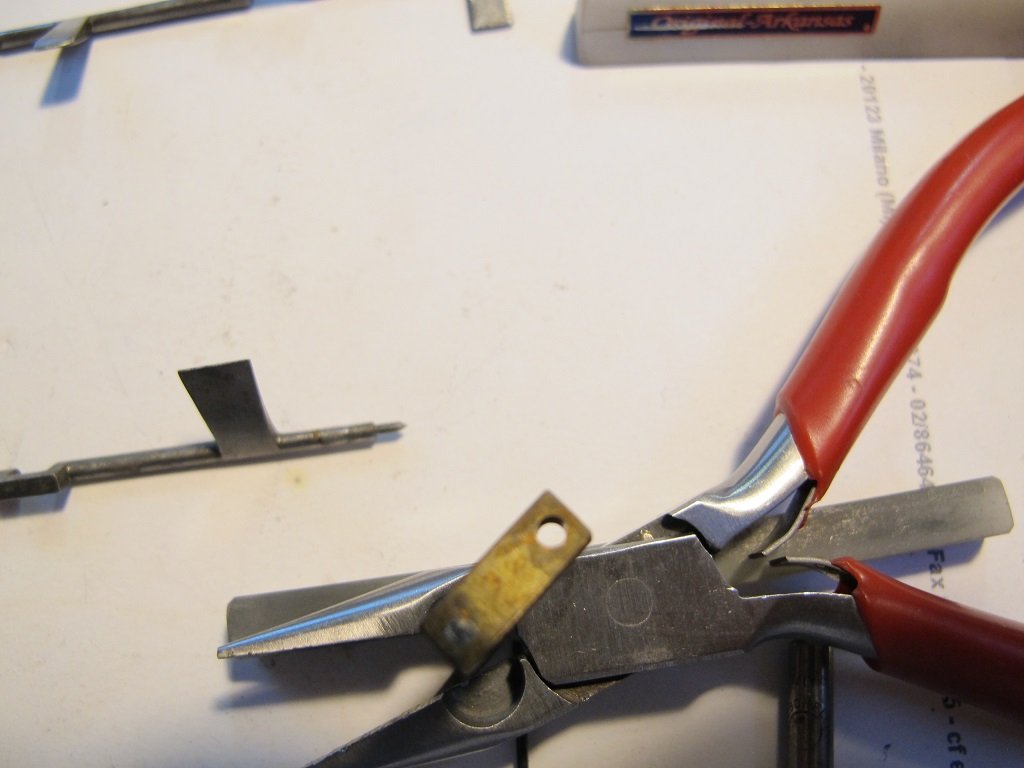

e questo il "cubetto" dell'asta che va al pendolo


-
-

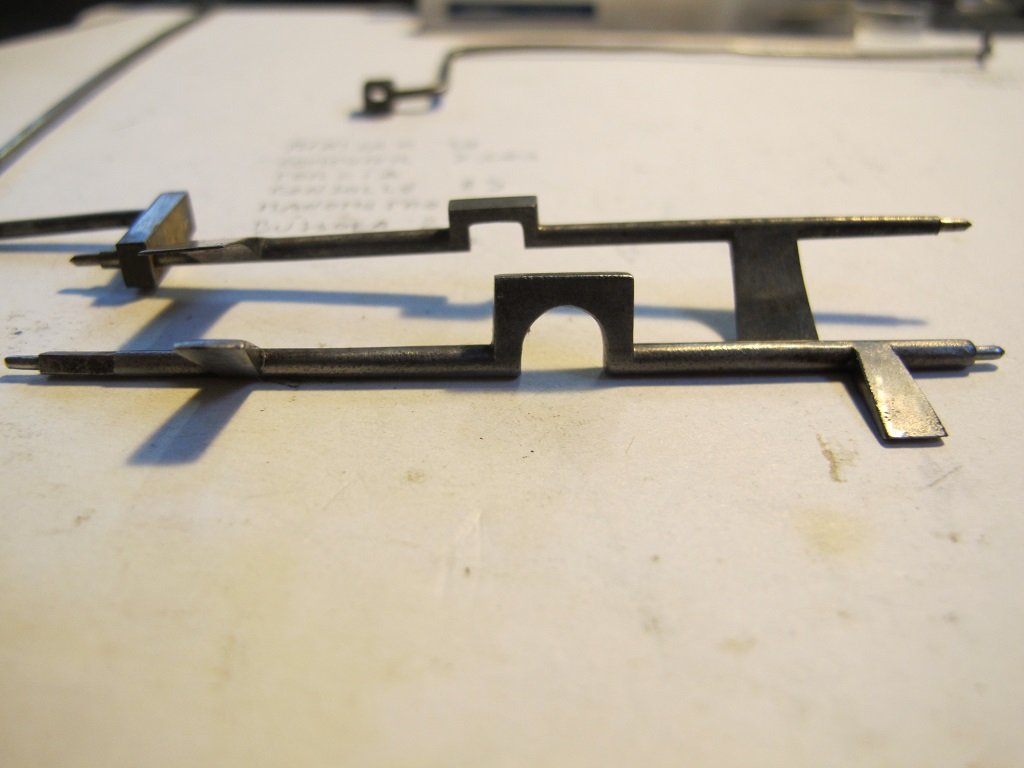

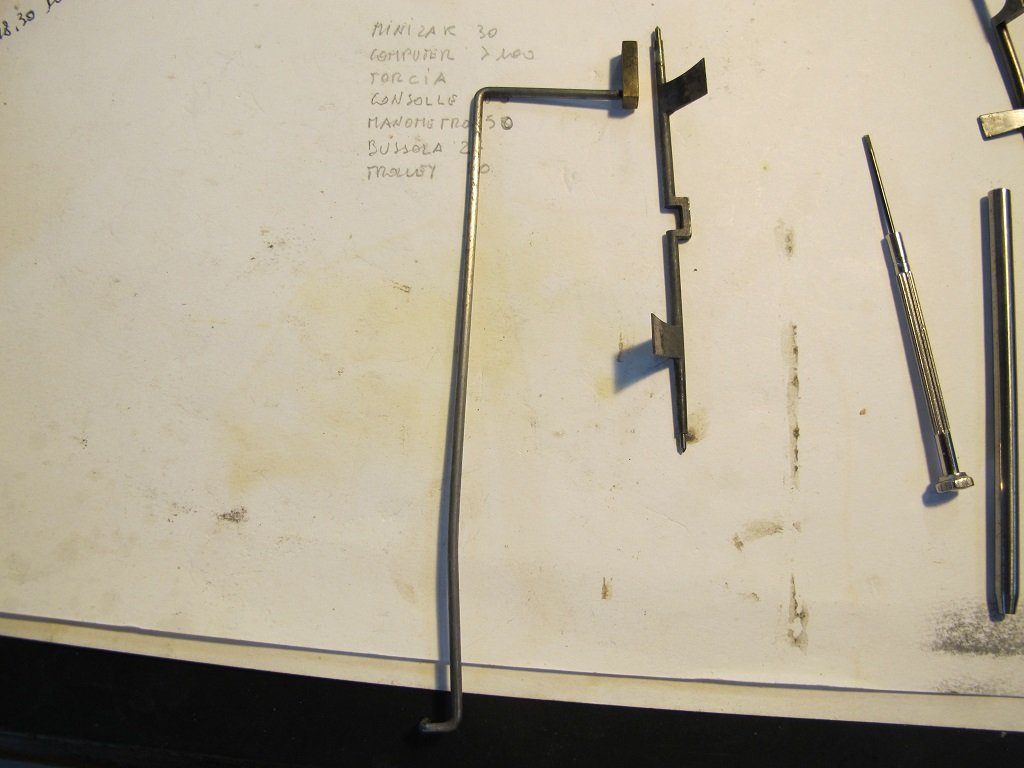

ho pensato di usare la verga arrivata con la caterina (ruota corona) trapiantata che è realizzata in modo più intelligente e inserita nell'attacco dell'asta per interferenza


-
-
ma purtroppo la gola dell'asse non corrisponde alla posizione della ruota di scappamento


-
-
e se la monto al contrario?


-
-
non credo che la gola dell'asse posizionata dalla parte opposta possa creare dei problemi,

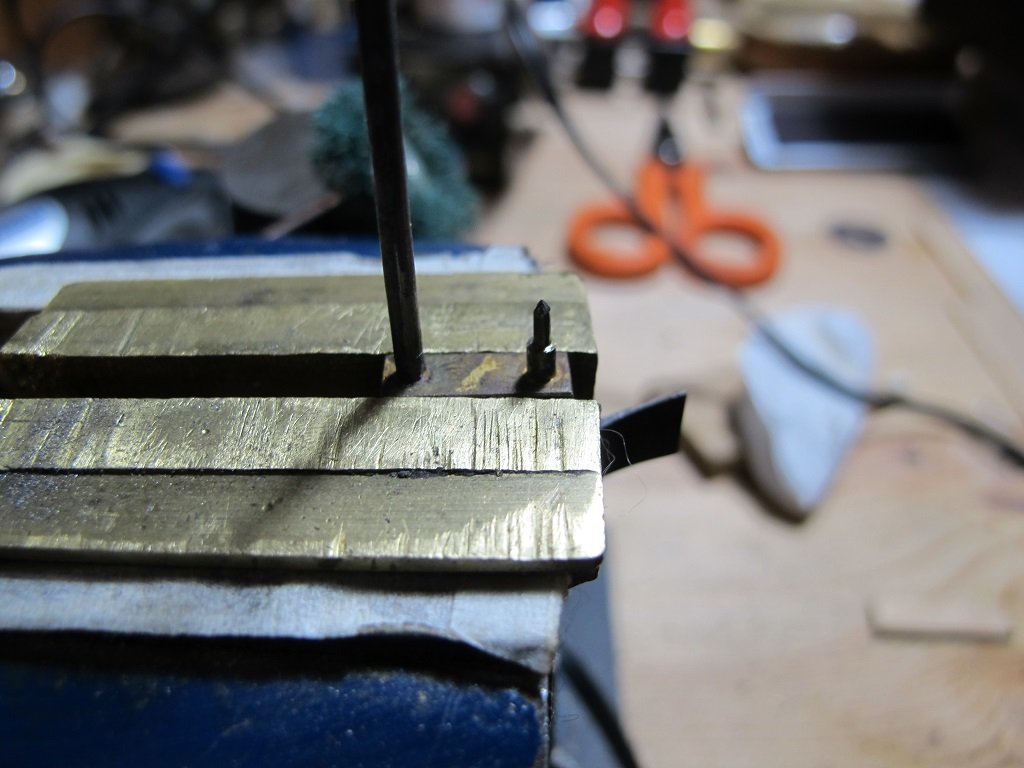

quindi morsa, il punzone giusto


-
-
et voilà


-
-

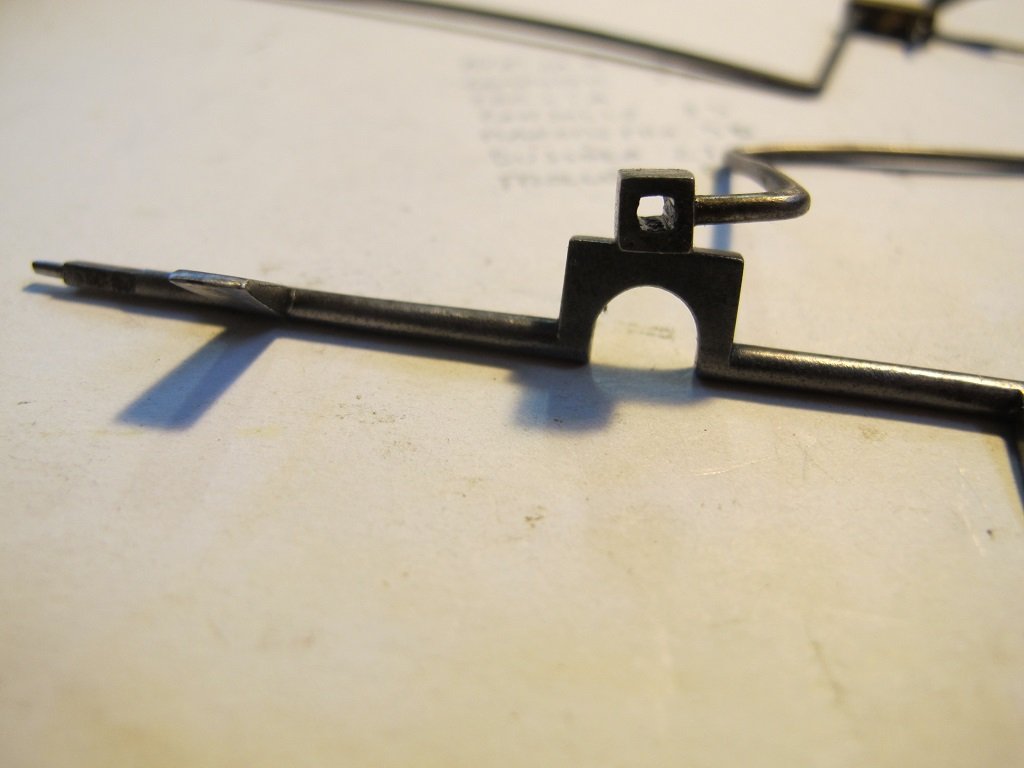

solo che girandola al contrario questo foro è troppo largo


mi toccherà tapparlo e forarlo per avere la giusta interferenza.
In realtà non è detto che arrivi a questa soluzione perché non dispero di sistemare le palette di quella montata adesso ma intanto ci siamo portati avanti col lavoro se fosse necessario.

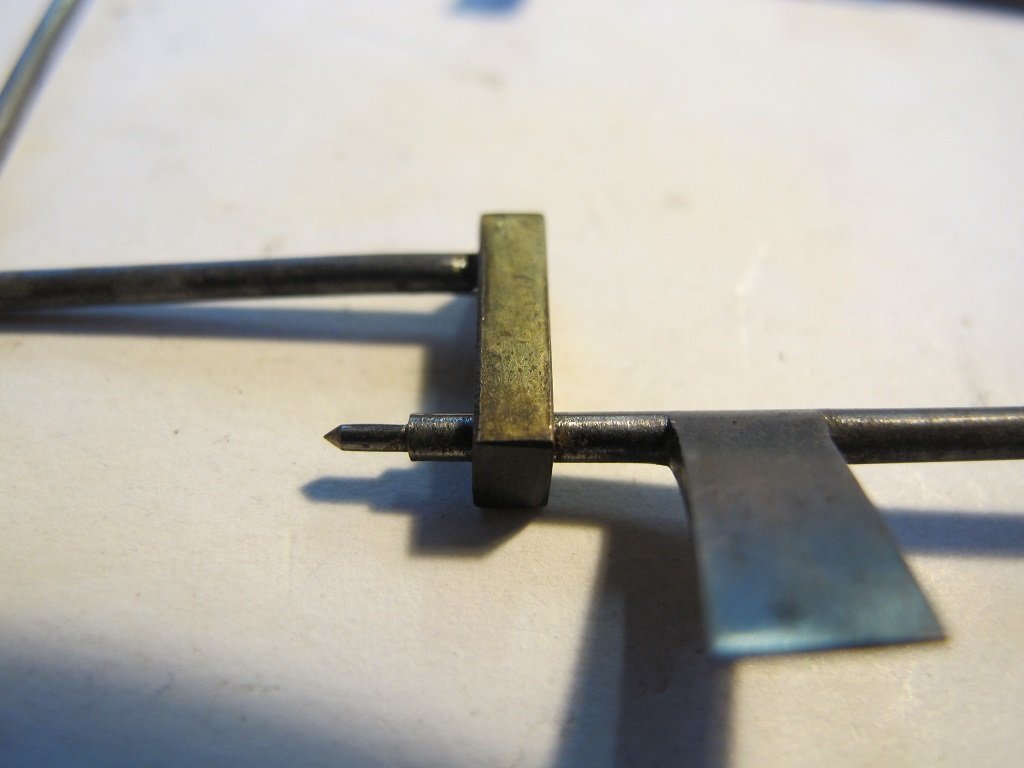

Posso anche arrotondare l'asse quadro della verga attuale


-
-
tappare il cubetto e fare lo stesso lavoro pensato per la verga nuova


-
-
quale delle due?

[Calico]

Circa il primo video, ho notato che al secondo 38° è "scappato" un dente, forse perché troppo corto. Il secondo video non ho potuto vederlo tutto perché ho da fare, ma è perfetto: il movimento della paletta porta indietro la ruota corona quel tanto che basta per poi avere l'avvio per l'oscillazione di ampiezza corretta; vedrò poi di controllare gli scatti. Ti posso solo dire che sulle colonne ho sempre visto mettere in piano il mobile in legno e poi fare aggiustamenti con spessori sotto alla testa degli ingranaggi, tanto la lamina dorata di decoro nasconde piccole imperfezioni di livellamento agli occhi dell"osservatore.

[mario ars]

Circa il primo video, ho notato che al secondo 38° è "scappato" un dente, forse perché troppo corto. Il secondo video non ho potuto vederlo tutto perché ho da fare, ma è perfetto: il movimento della paletta porta indietro la ruota corona quel tanto che basta per poi avere l'avvio per l'oscillazione di ampiezza corretta; vedrò poi di controllare gli scatti. Ti posso solo dire che sulle colonne ho sempre visto mettere in piano il mobile in legno e poi fare aggiustamenti con spessori sotto alla testa degli ingranaggi, tanto la lamina dorata di decoro nasconde piccole imperfezioni di livellamento agli occhi dell"osservatore.

ma hai visto di quanto ho dovuto inclinare l'orologio?

[Calico]

Da telefono non riesco e sto lavorando; però dalla terza foto del primo post vedo l'asta a sinistra piegata e una chiavetta con incavo di regolazione per avvicinare la barra orizzontale che la collega all'asta con l'occhiello ovale. Io avrei accorciato la prima, così da evitare la piega e costringere più oscillazione a sinistra. Poi stasera ricontrollo tutto, perché l'errore è sempre in agguato.

[Calico]

Oppure potresti provare anche con un'asta orizzontale di collegamento più corta.......

[Giacomo]

bastava piegare qui è fatto apposta


[mario ars]

ma non finisce qui

[Calico]

Bravo Giacomo. L'ultima volta che ne ho maneggiato uno saranno 20 anni fa

[Giacomo]

io li ho sempre adorati sin da piccolo.
La contoise è stata la mia prima pendola che ho revisionato.

[mario ars]

io li ho sempre adorati sin da piccolo.
La contoise è stata la mia prima pendola che ho revisionato.

Stai tranquillo che andiamo avanti e c'è ancora pane per i tuoi denti

[mario ars]

Da telefono non riesco e sto lavorando; però dalla terza foto del primo post vedo l'asta a sinistra piegata e una chiavetta con incavo di regolazione per avvicinare la barra orizzontale che la collega all'asta con l'occhiello ovale. Io avrei accorciato la prima, così da evitare la piega e costringere più oscillazione a sinistra. Poi stasera ricontrollo tutto, perché l'errore è sempre in agguato.

Giusto per curiosità mi ci metteresti una freccetta? pleeease...

[Calico]

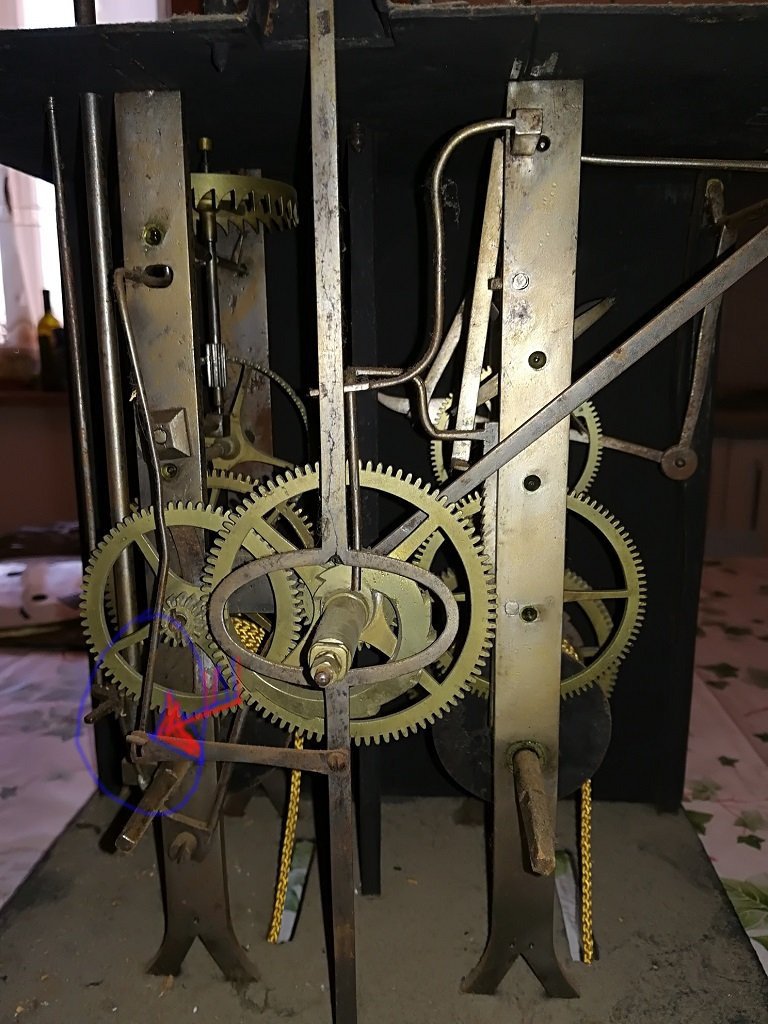

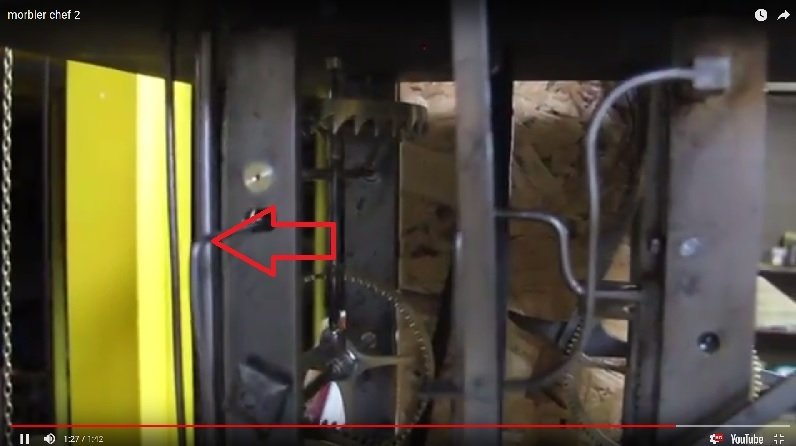

Pur restando fermo quanto indicato da JCH, ti metto la foto


[mario ars]

Guarda che lì non puoi regolare proprio nulla.

[Calico]

Se lasci tutto com'è ok. Infatti l'idea era di modificare più che regolare, ma prima agisci dove ti ha detto Giacomo e poi ci ragioniamo sopra.

[mario ars]

Se lasci tutto com'è ok. Infatti l'idea era di modificare più che regolare, ma prima agisci dove ti ha detto Giacomo e poi ci ragioniamo sopra.

Già fatto è quasi perfetto ma devo ancora lavorare sulle palette e/o su qualche dente della ruota scappamento, poi passiamo alla suoneria...

[Calico]


[kelorkilé]

La pazienza e l'ostinazione sono la madre della riuscita !!! Bravo Mario !
