Insolita pendola AUSTRIA fine 600 primi 700

[Giacomo]

Ecco qui a inserire gli sviluppi

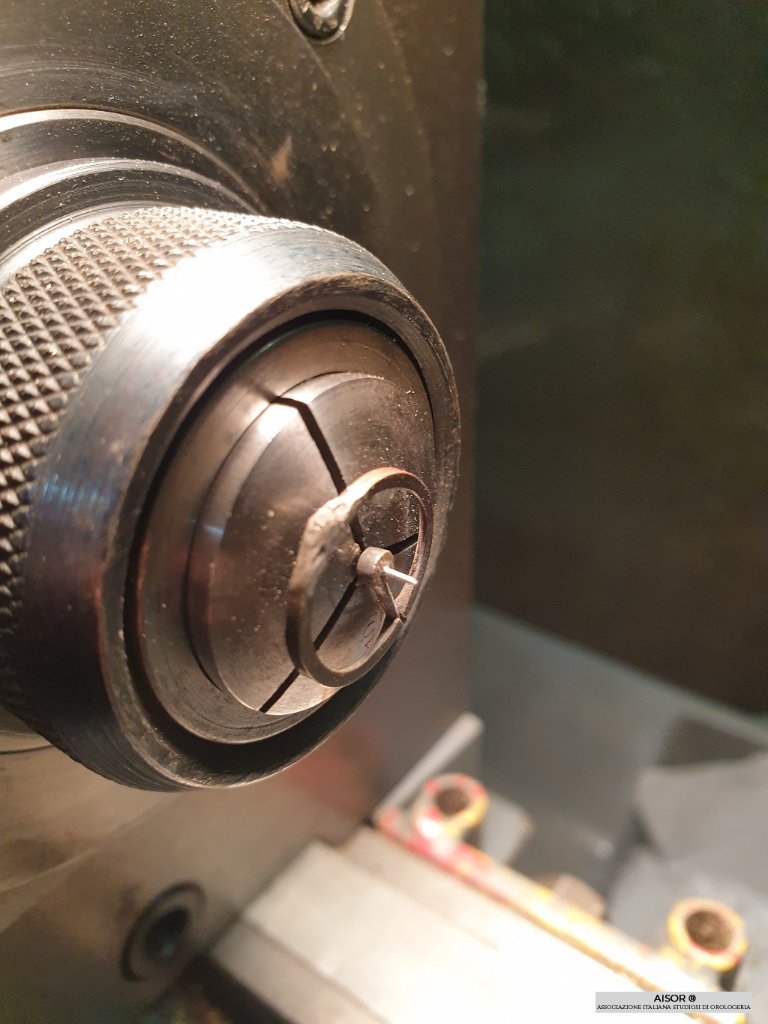

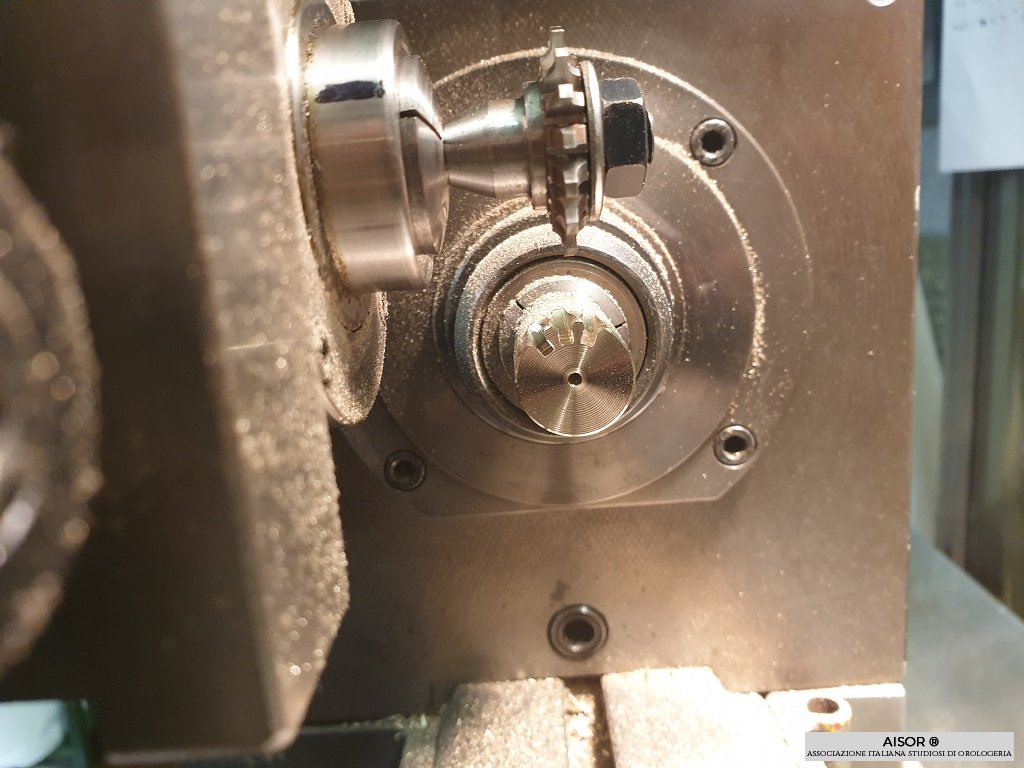

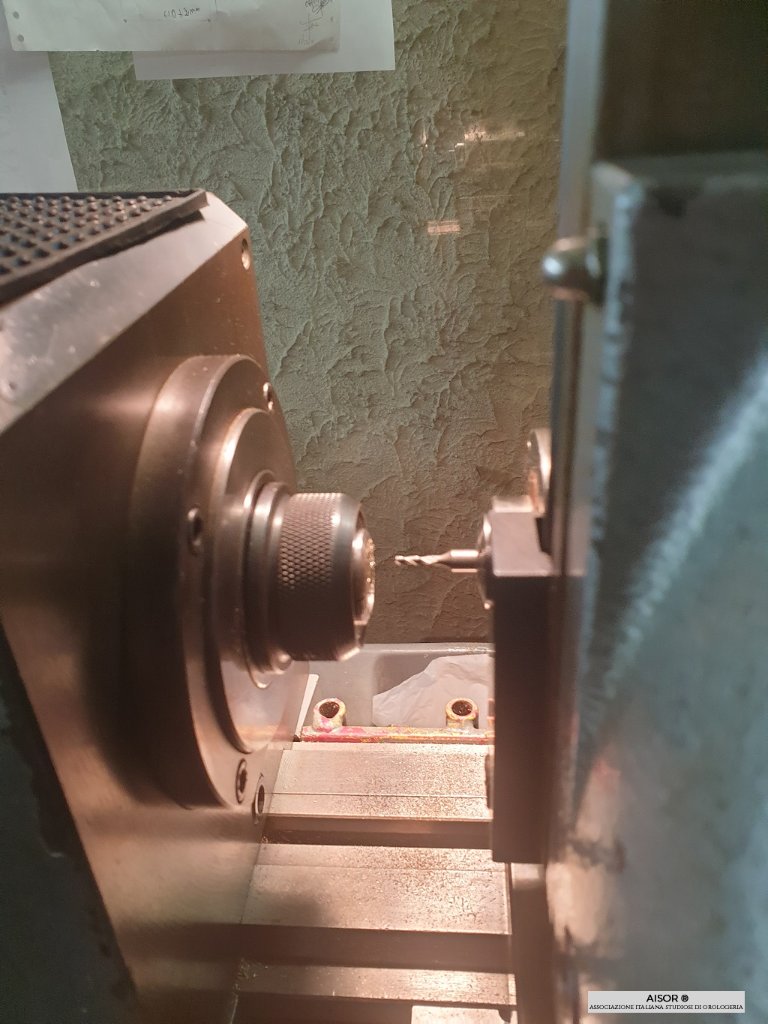

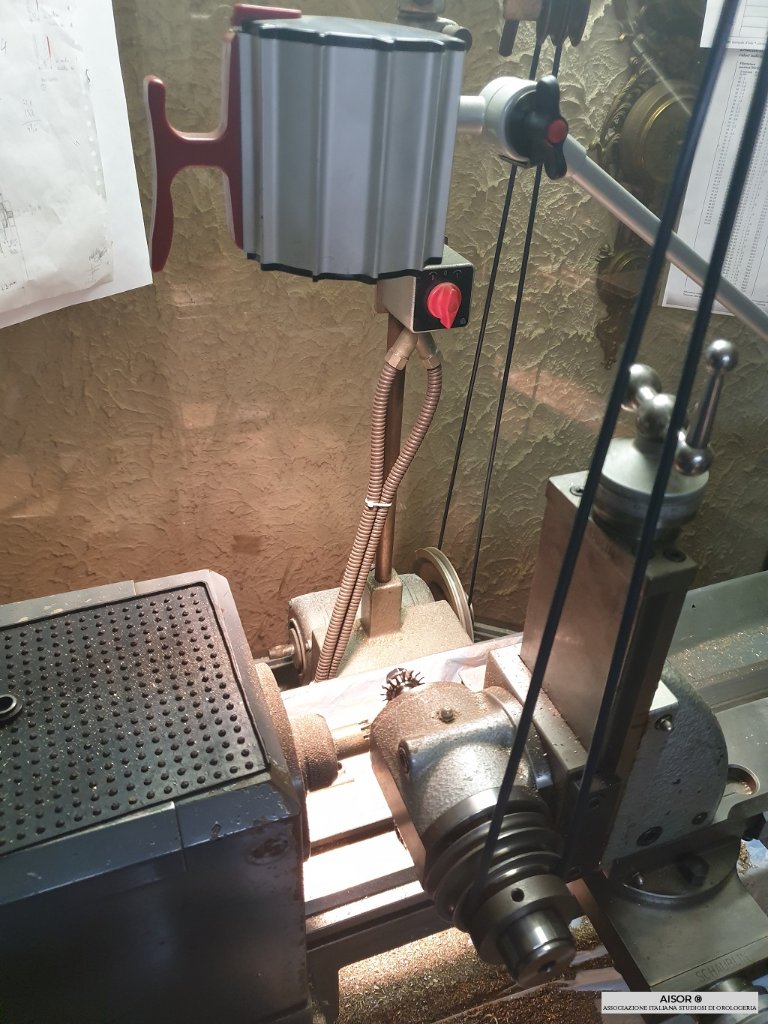

Iniziamo a rifare la ruota di blocco

VIENNA 1.jpg (107.75 KiB) Visto 1581 volte

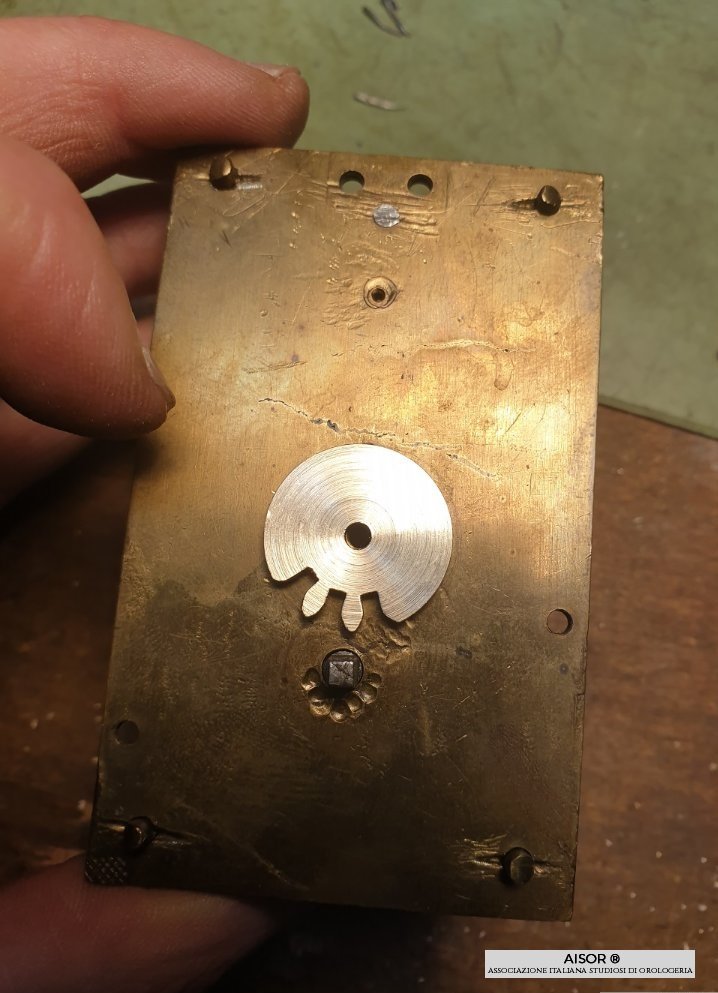

prova di montaggio

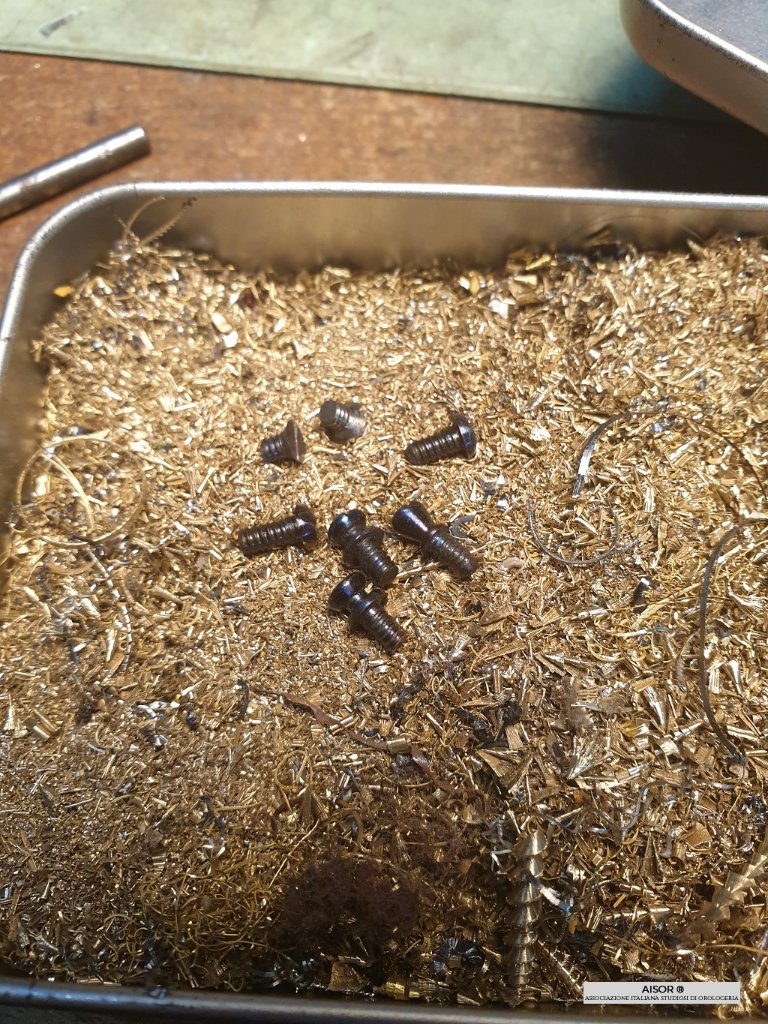

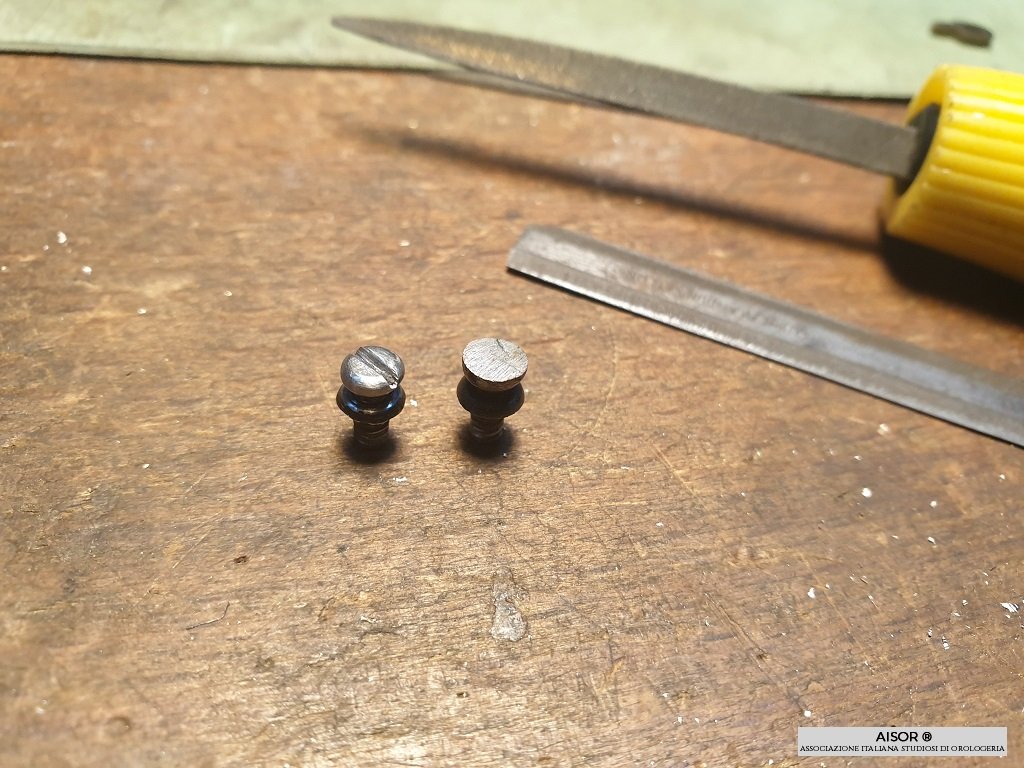

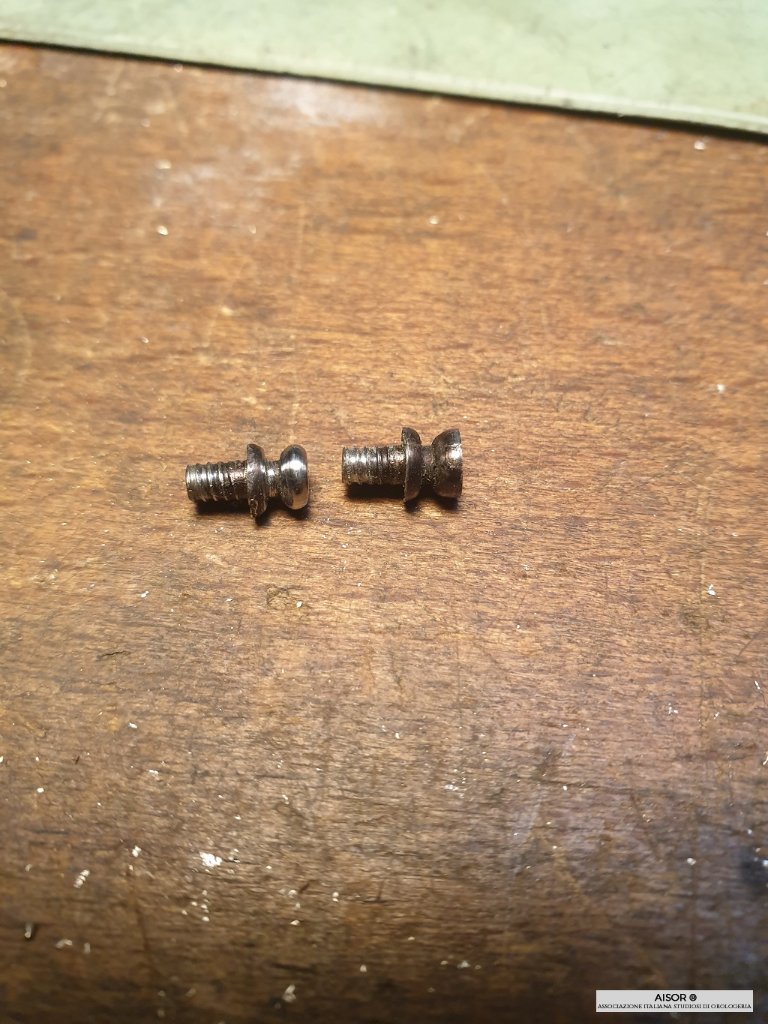

nel frattempo che mi viene in mente l'idea di come procedere con il blocco passo a cercare di salvare le viti originali che erano state molate.
Rifarle le avrei perse e non avrei più potuto montere il coperchio in ottone che non è stato fatto ieri ma almeno 200 anni fa, quindi preferisco salvare le viti originali cercando di ricreare la forma tondeggiante anche se in origine era molto alte.




[Giacomo]

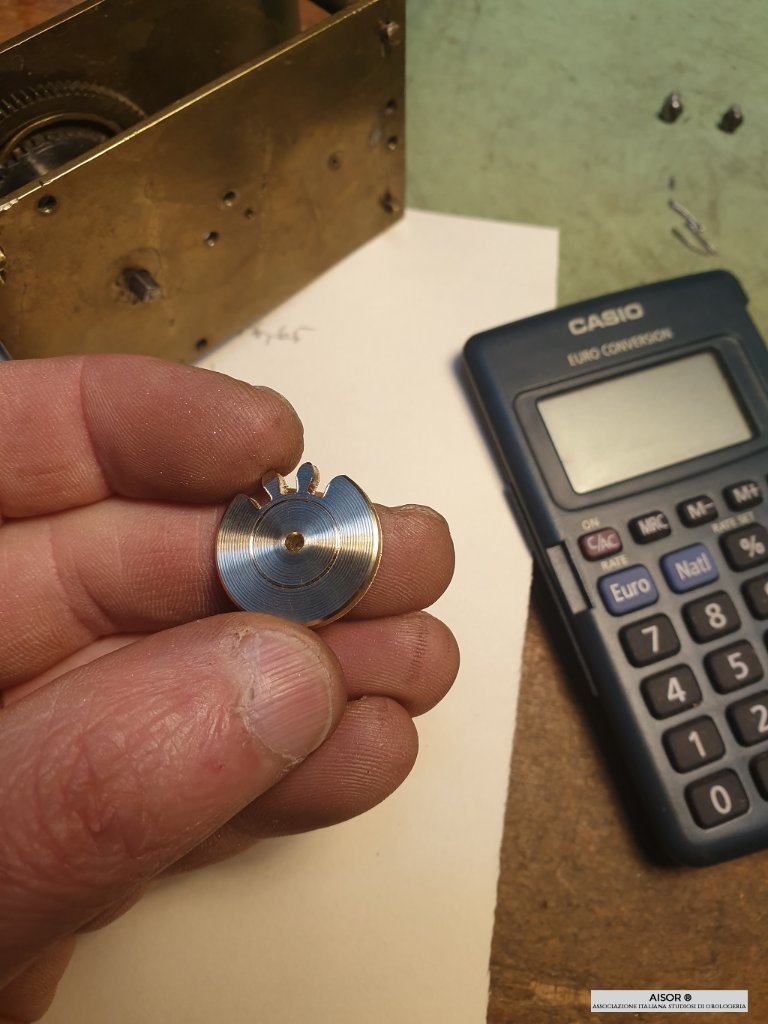

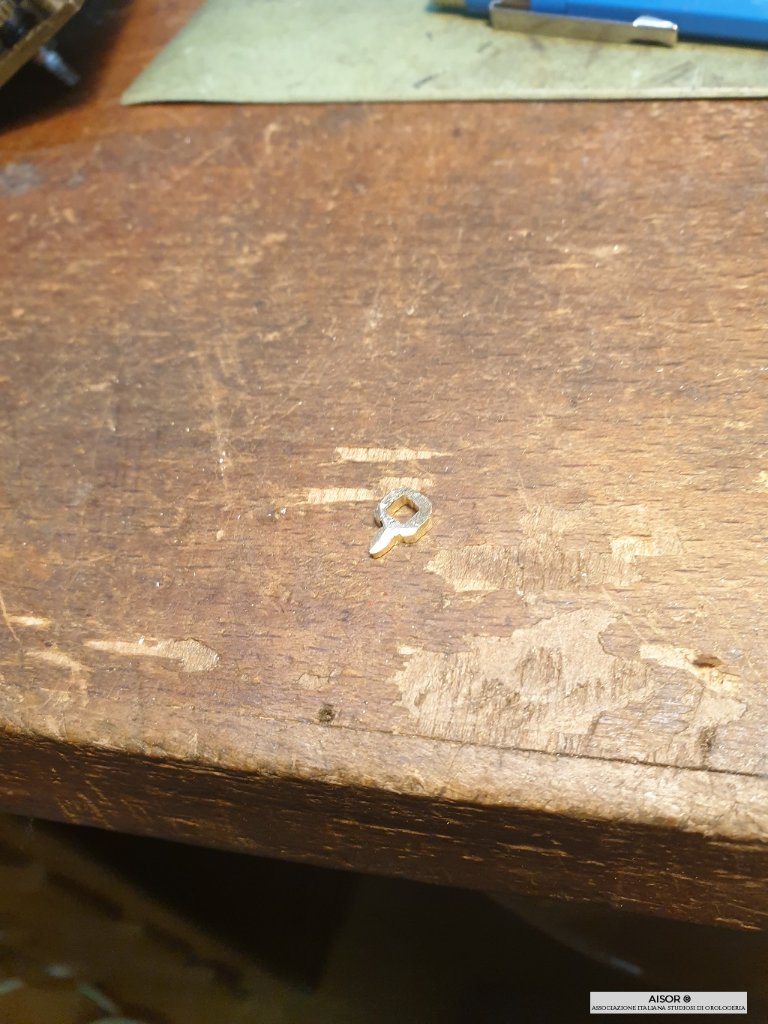

Dopo tanto pensare ecco il dito (ancora da terminare)

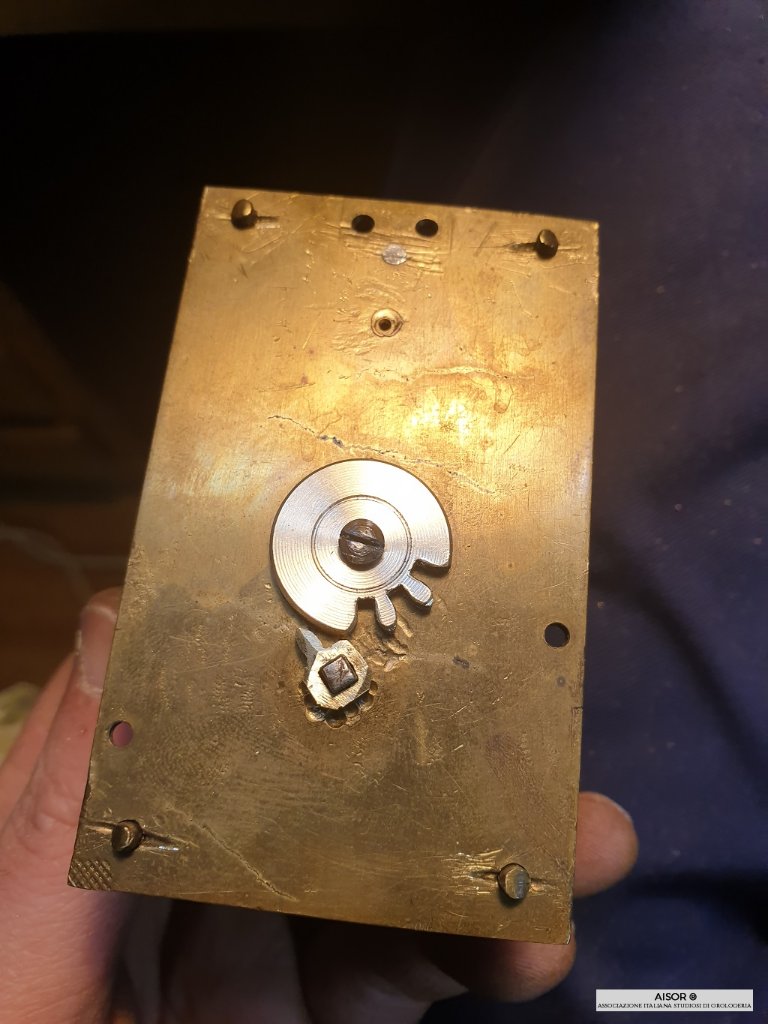

prova provvisoria di montaggio



ora sorge il problema che il peso della ruota è in alto, quindi c'è la concreta possibilità che durante lo scaricamento la ruota ruoti, e blocchi il sistema. Come ovviare?

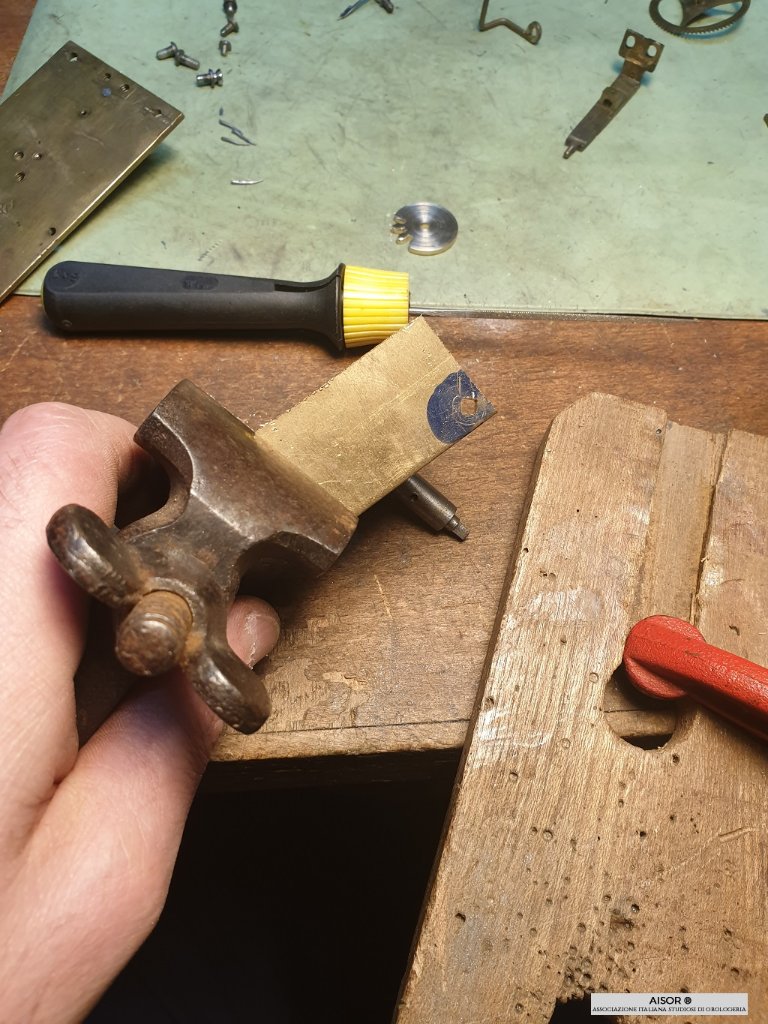

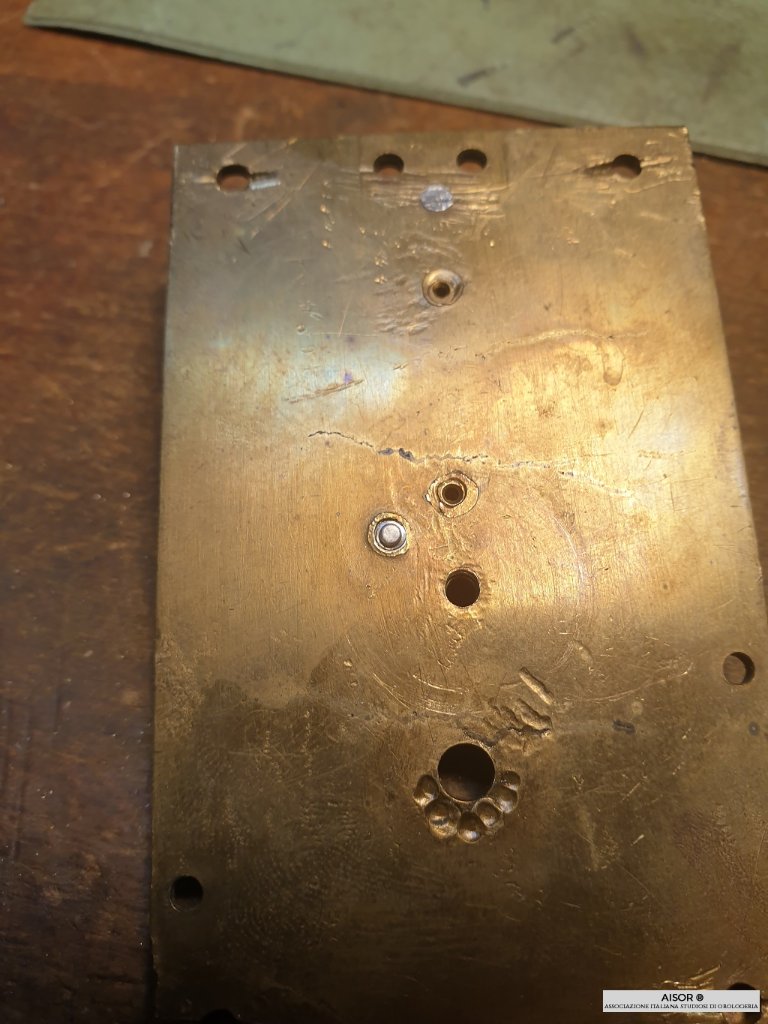

abbiamo quel foro filettato. Creiamo una scalanatura nella parte posteriore della ruota e insieriamo nel foro un albero regolabile. In questo modo la rotazione della ruota è limitata e controllata

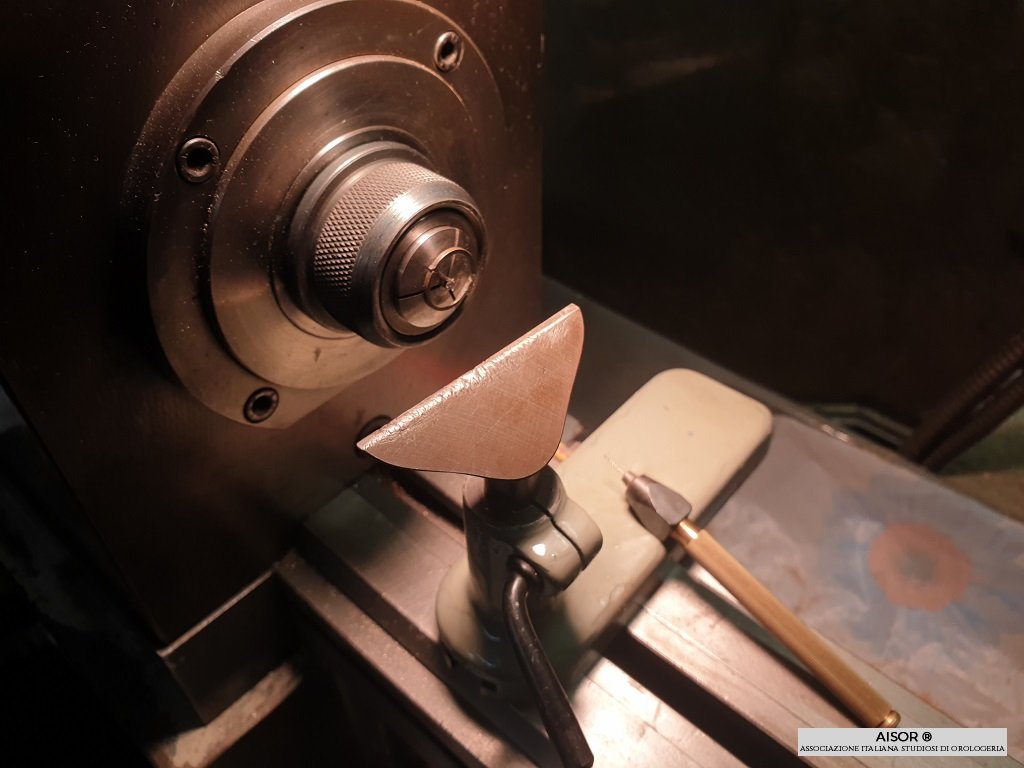

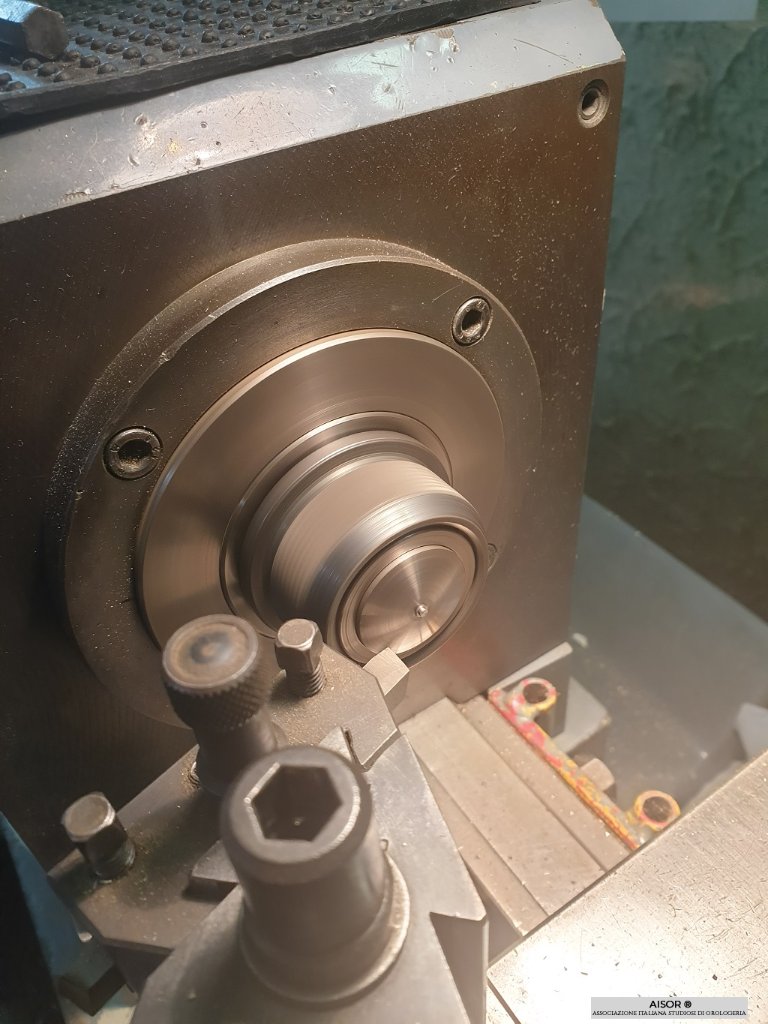

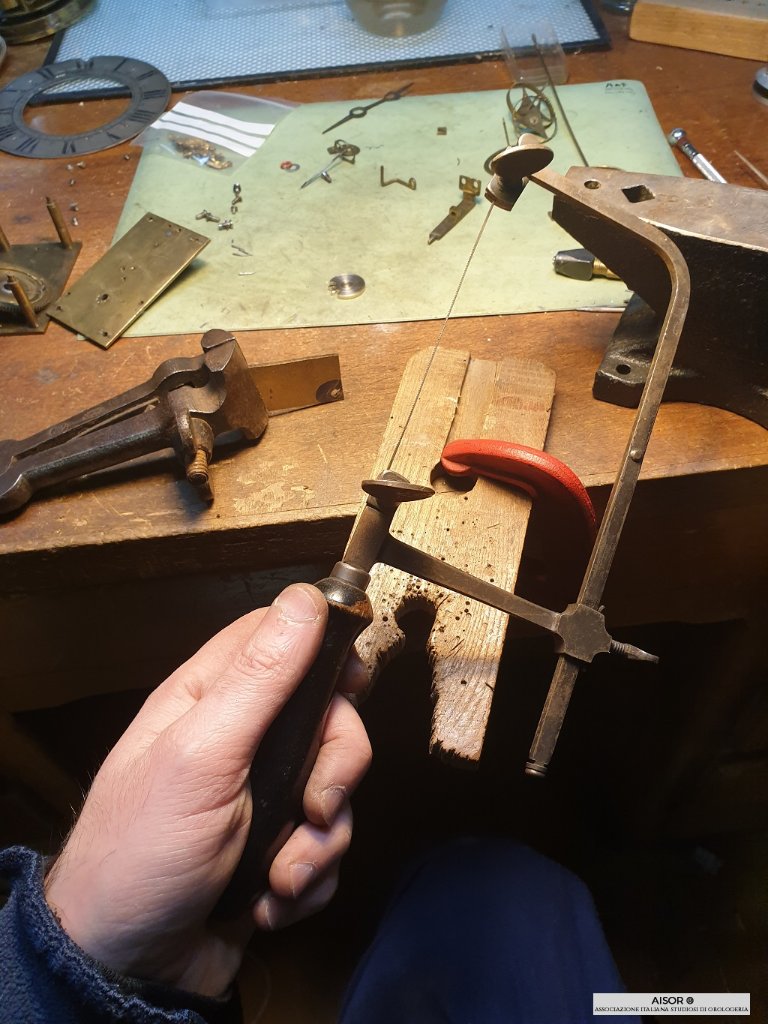

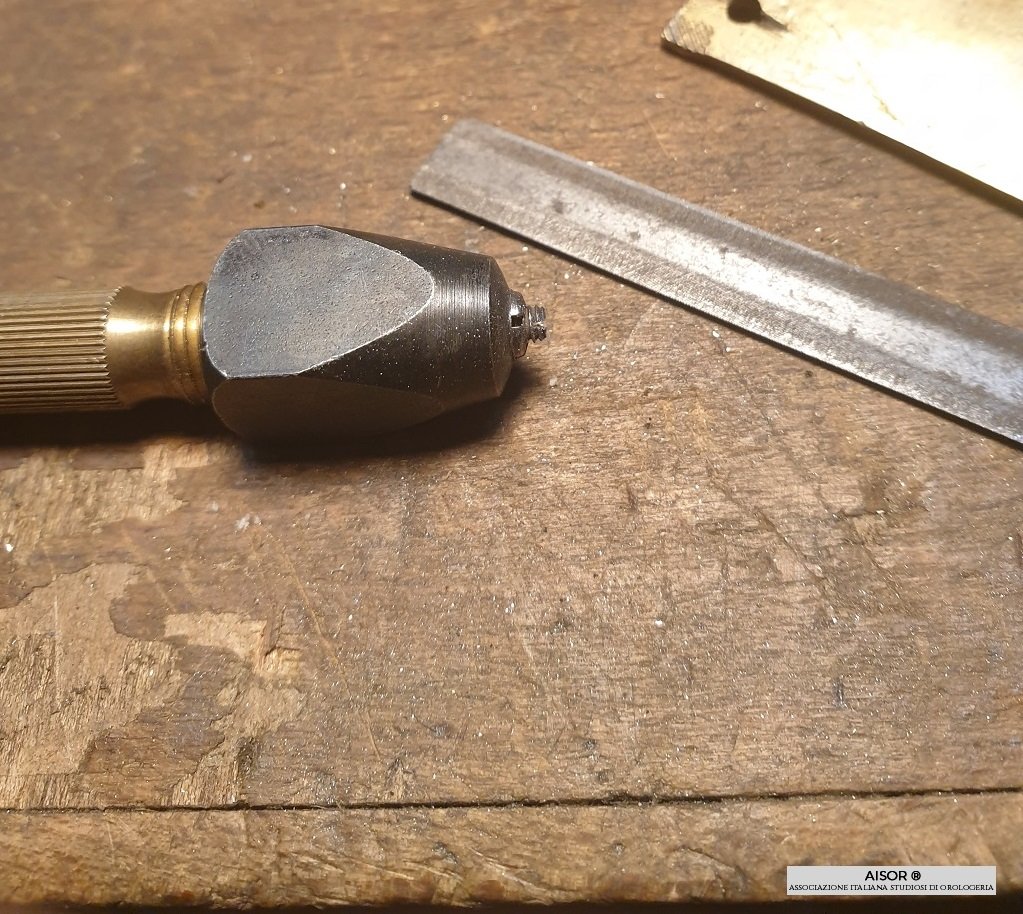

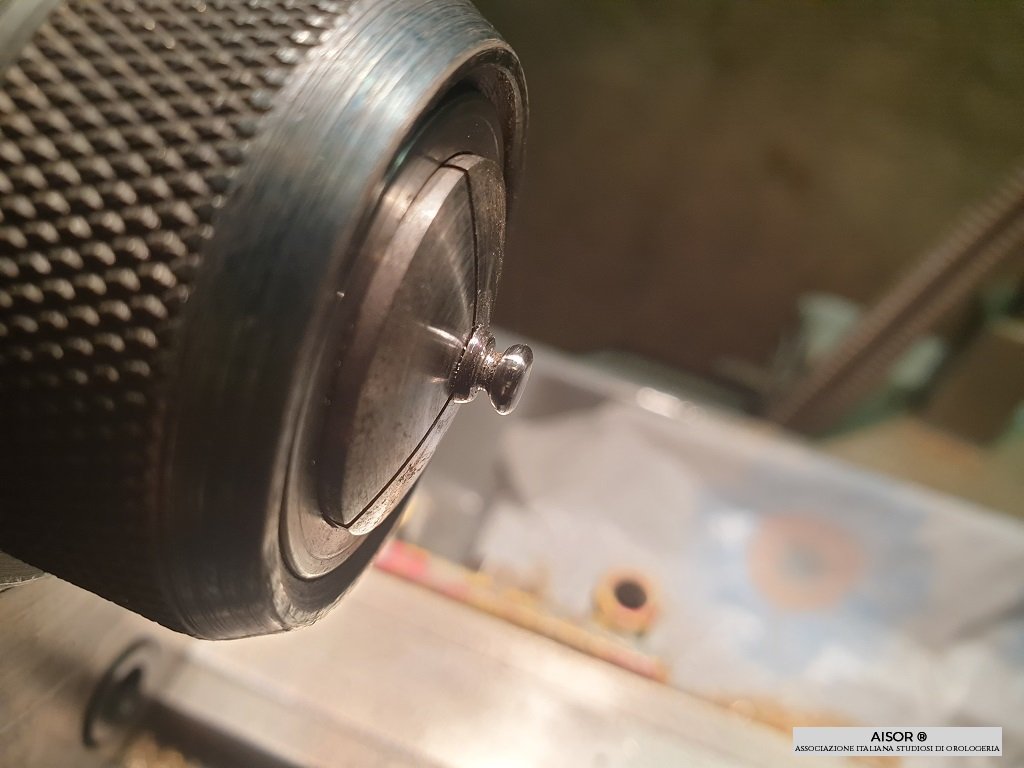

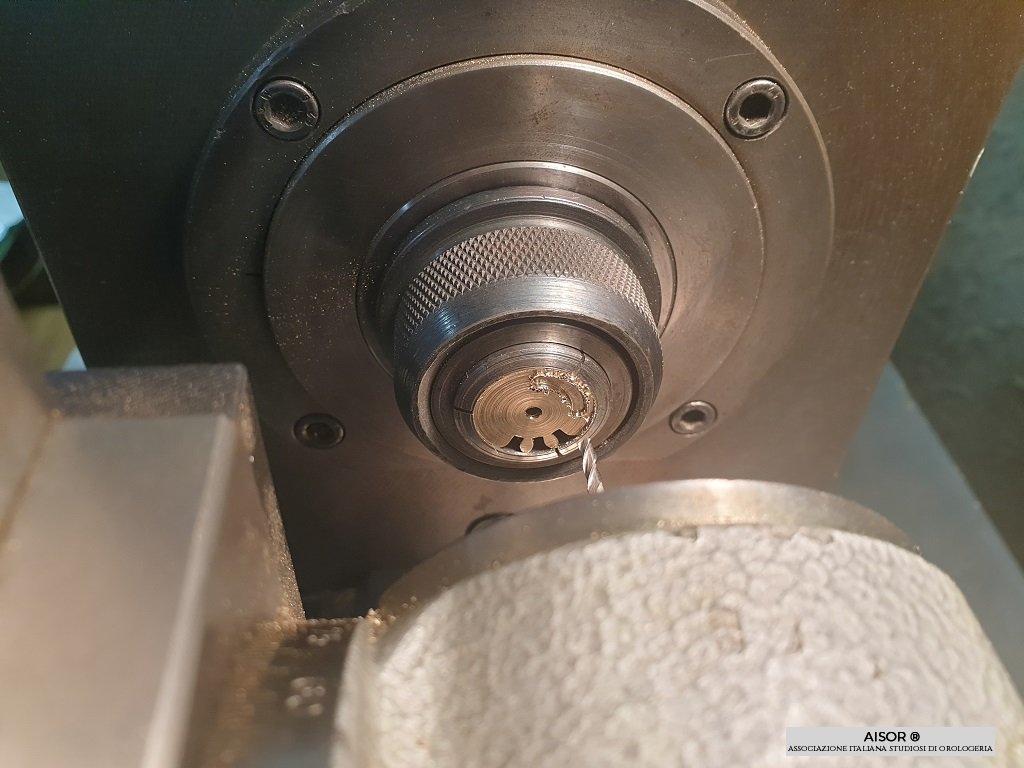

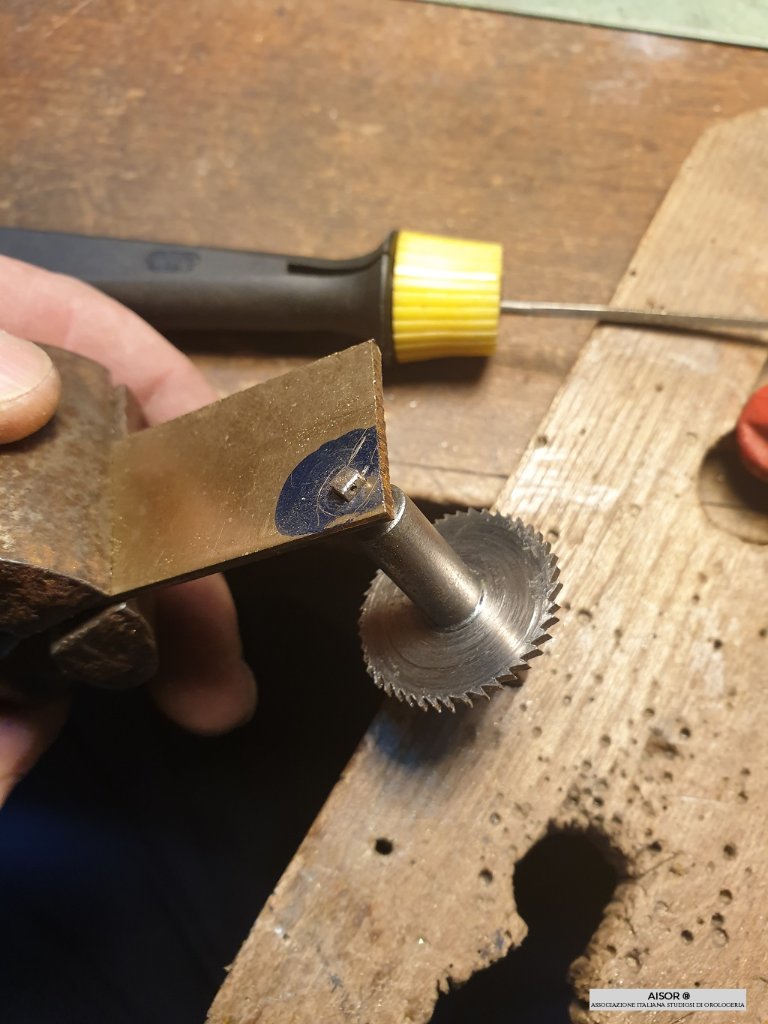

ora costruiamo il perno filettato e una volta filettato creo con la lima a fendere la testa della vite.

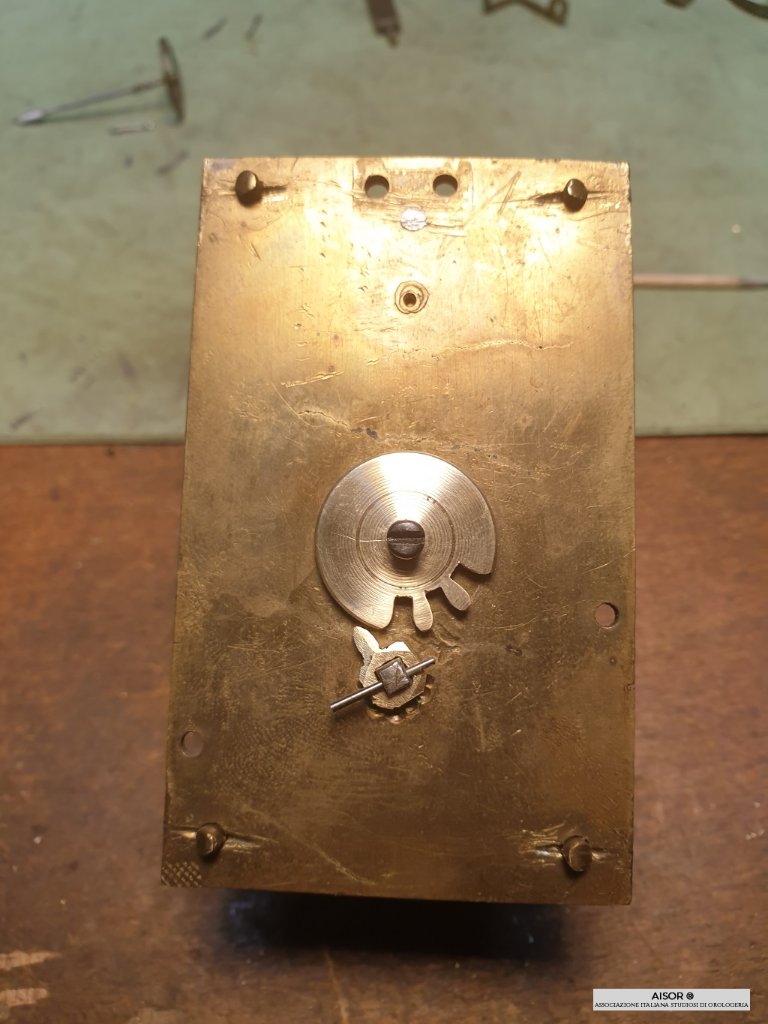

ecco il perno in posizione


nel frattempo ne approfitto per sistemare tutte le viti e terminare quella che avevo iniziato ma non terminata per la ruota di limitazione di carica e poi via con al blu.

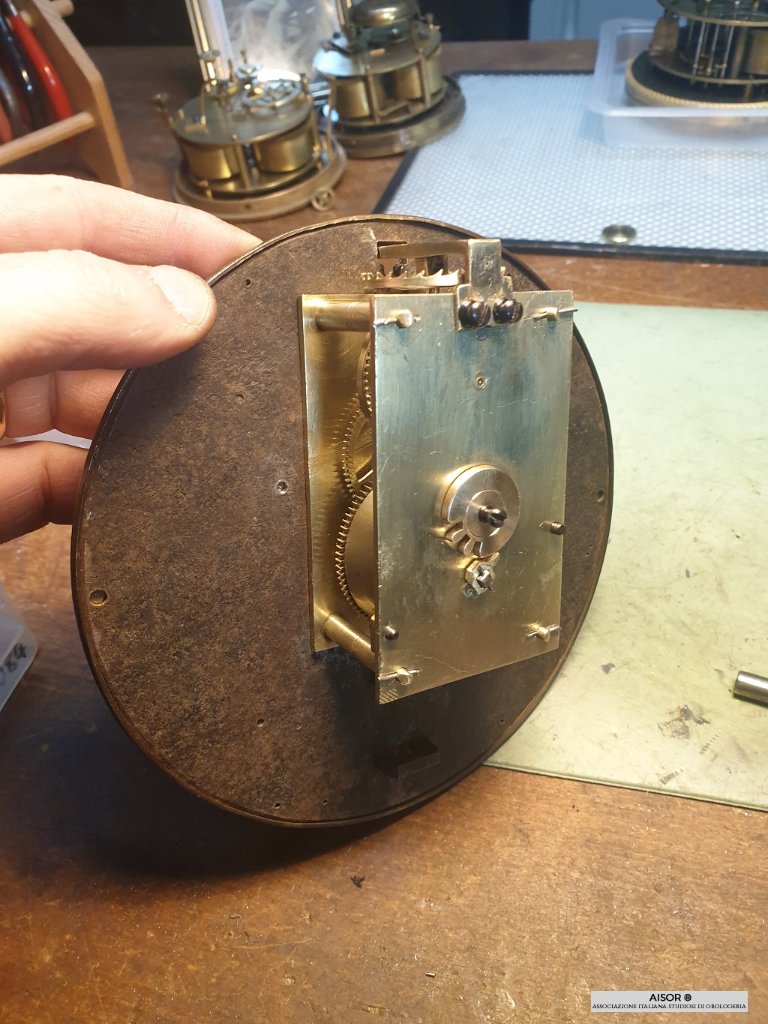

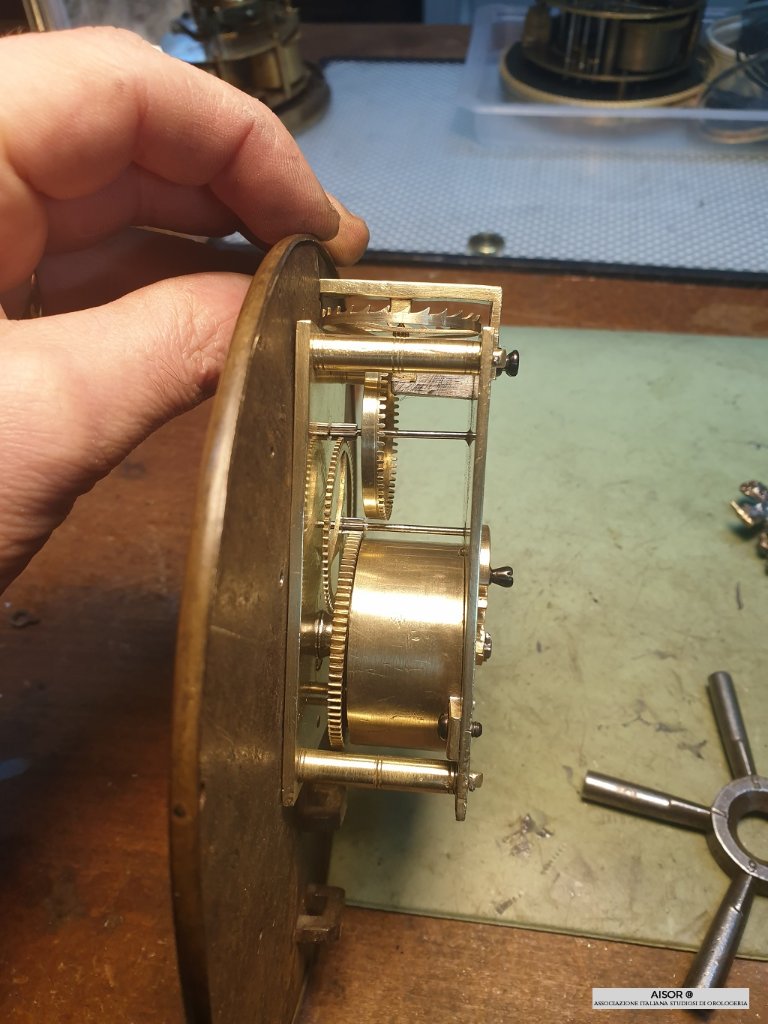

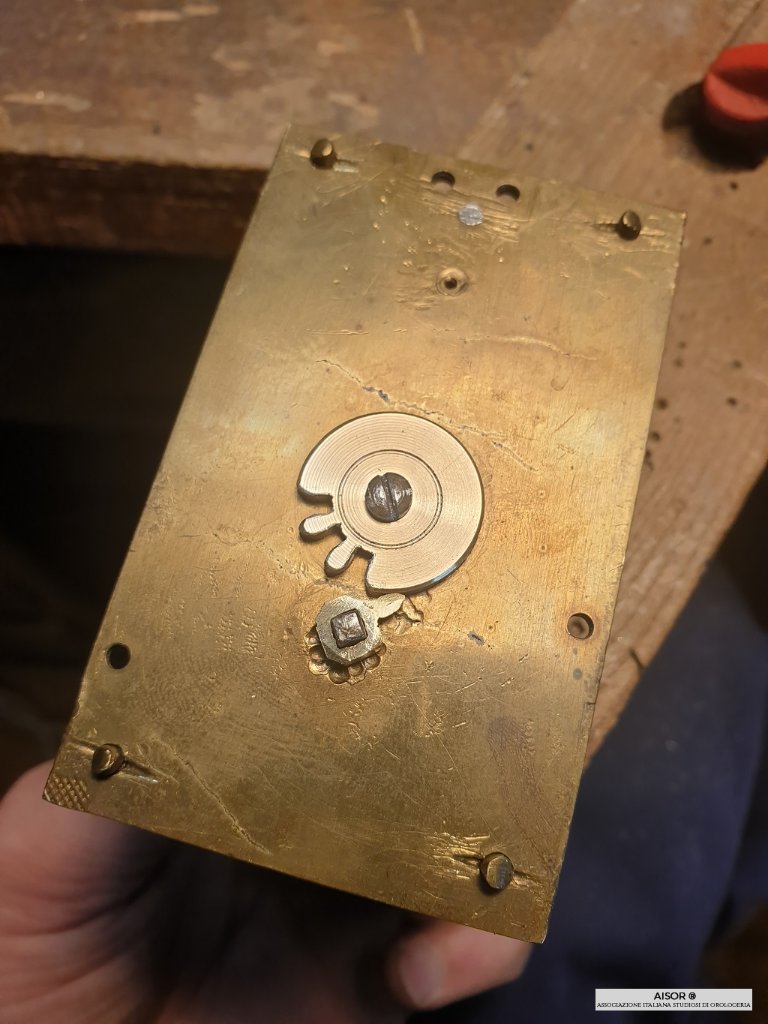

ed ecco montato per il test


[milou]

Chapeau Giocomo!

[Calico]

Cioé, avevo indovinato?

[Giacomo]

Credo Almeno, è quello che mi è venuto in mente considerando l'epoca, la tipoliga di orologio e i fori a disposizioni con le poche righe e segni rimasti sulla platina. Purtroppo non ho trovato un solo orologio simile in tutti questi anni da poter paragonare. Quindi spero di aver fatto giusto

[Giacomo]

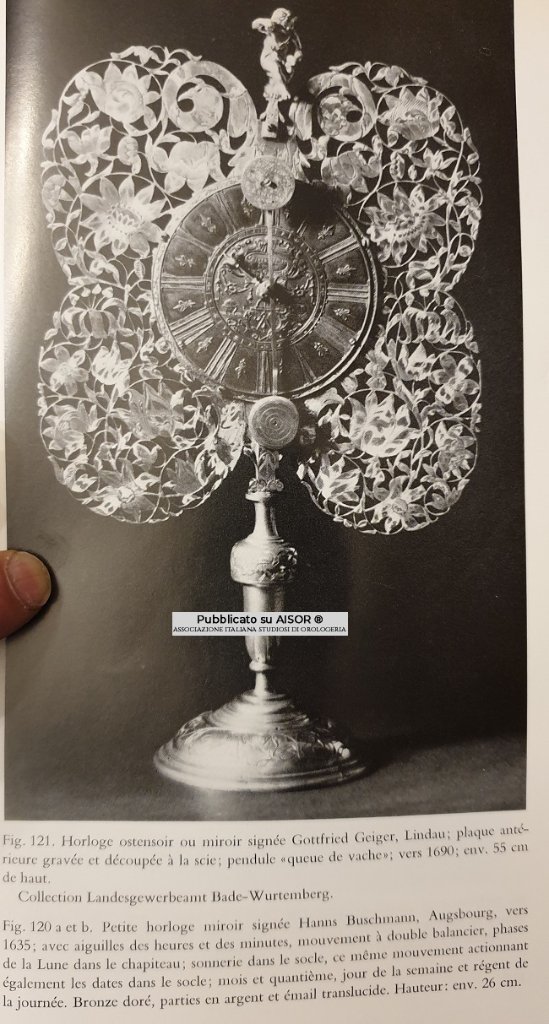

in riferimento a questa foto,

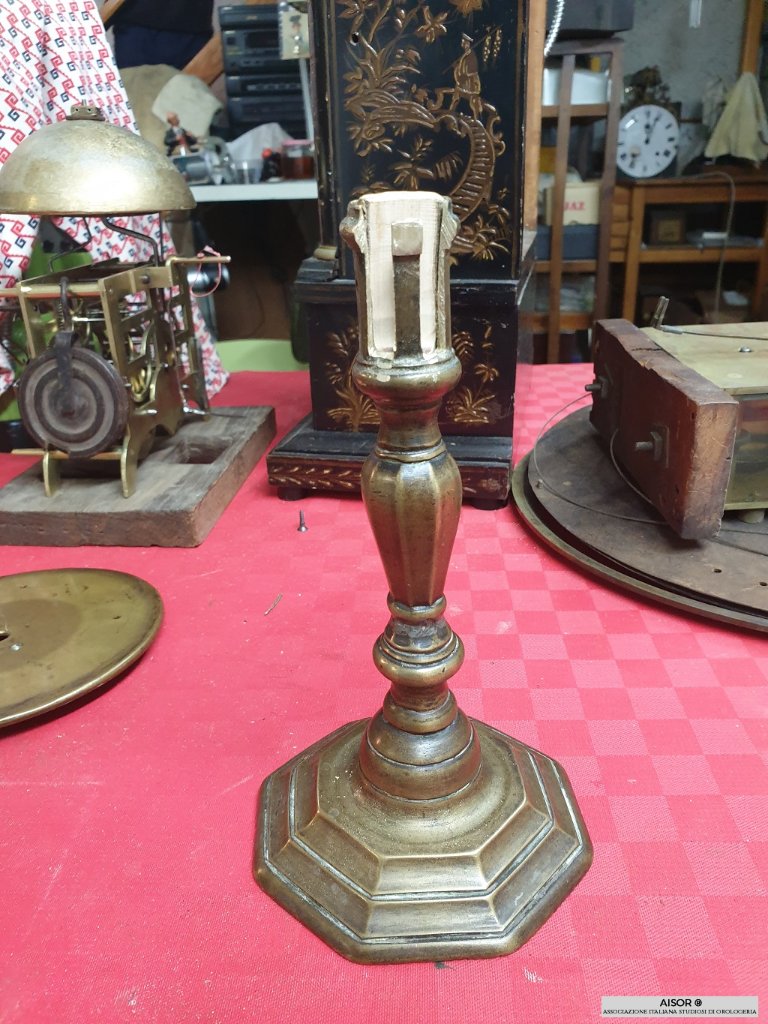

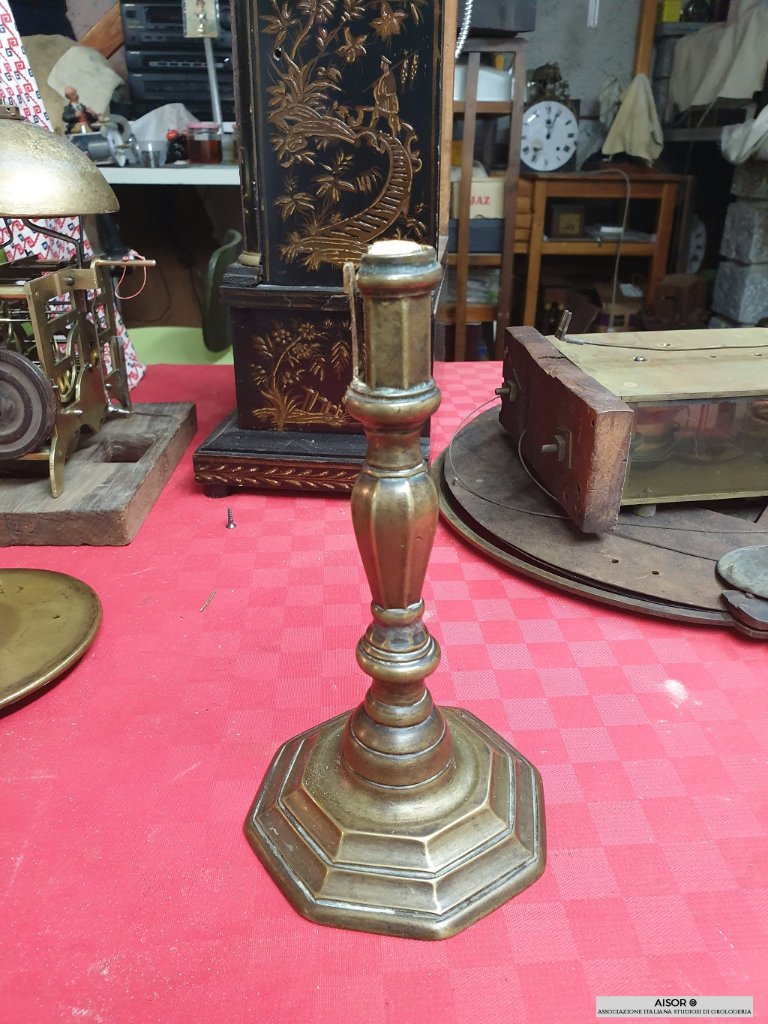

ho iniziato a fare delle ricerche per trovare un qualche cosa da poter utilizzare come supporto. Dalla foto ho iniziato a cercare dei candelabri, purtroppo però in Italia non li facevano nel modo che avevo in mente, quindi iniziai a cercare in Franca e su ebay trovai un lotto di 4 candelabri, di cui 3 ottocenteschi ed uno settecentesco ancora in patina. Come lo vidi salvai l'annuncio e cercai ancora, ma ormai la mente era per quel lotto. Non feci subito l'offerta, mi dissi, che me ne faccio di 4 candelabri? Uno lo uso forse per l'orologio, un secondo per un progetto che ho in mente (vi mostrero' tra qualche mese) e gli altri due? Dopo aver trattato sul prezzo gli acquistai. In due giorni con UPS sono arrivati Pazzesco. Normalmente dalla Francia ci vogliono 2 settimane.

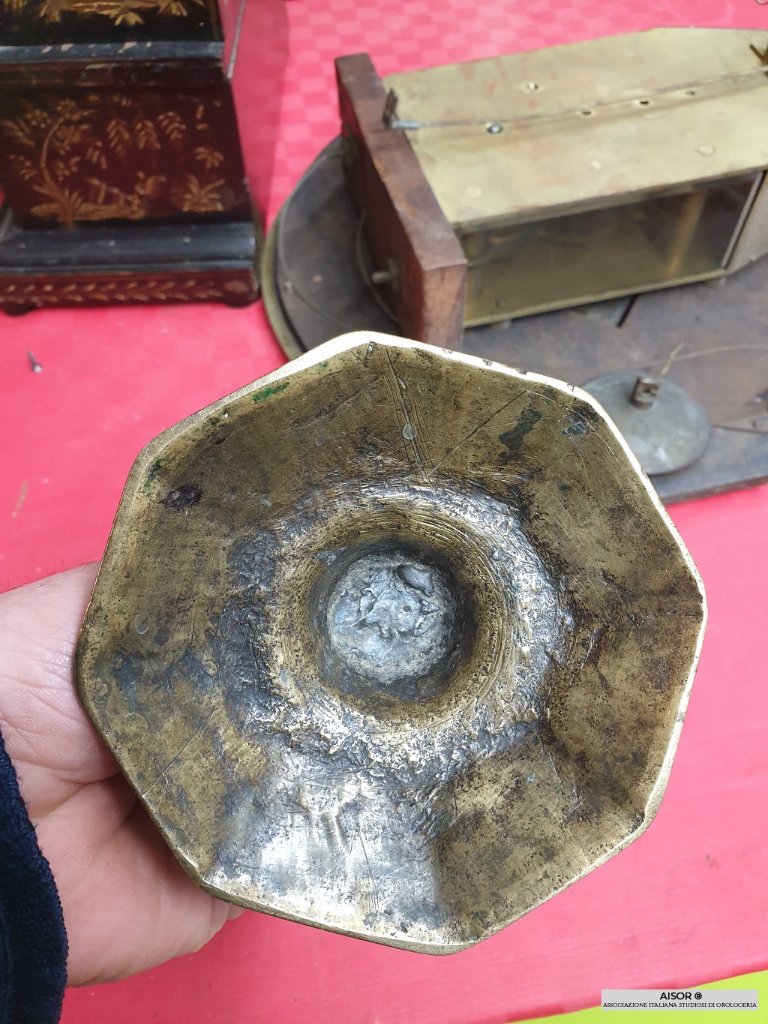

Rimasi di stucco perchè il colore dell'ossidazione era pressochè identico all'orologio, e stava anche bene! Il candelabro aveva un nonoschè di germanico. Perfetto. Era lui.


Feci le modifiche del caso ed ecco qui il risultato

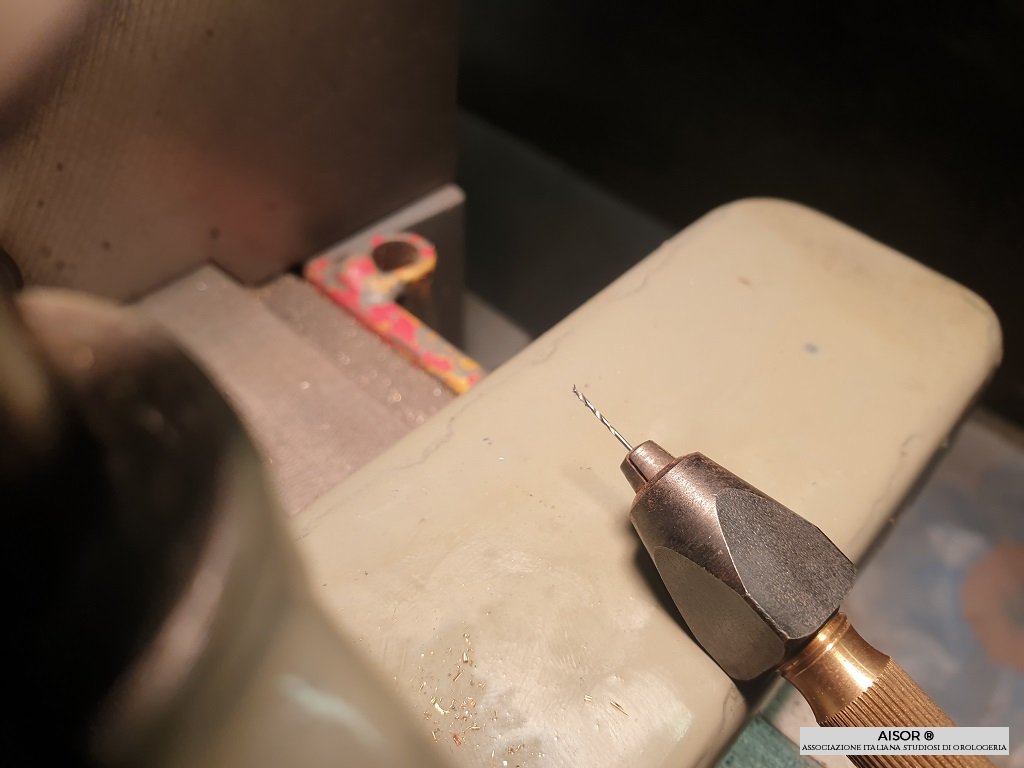

L'asta dello scappamento a verga aveva un pivot rotto, cosi l'ho ripristinato. Ho fatto un azzardo, ho montato direttamente tutto lo scappamento attraverso la pinza e ho forato a mano con punta da 0.4

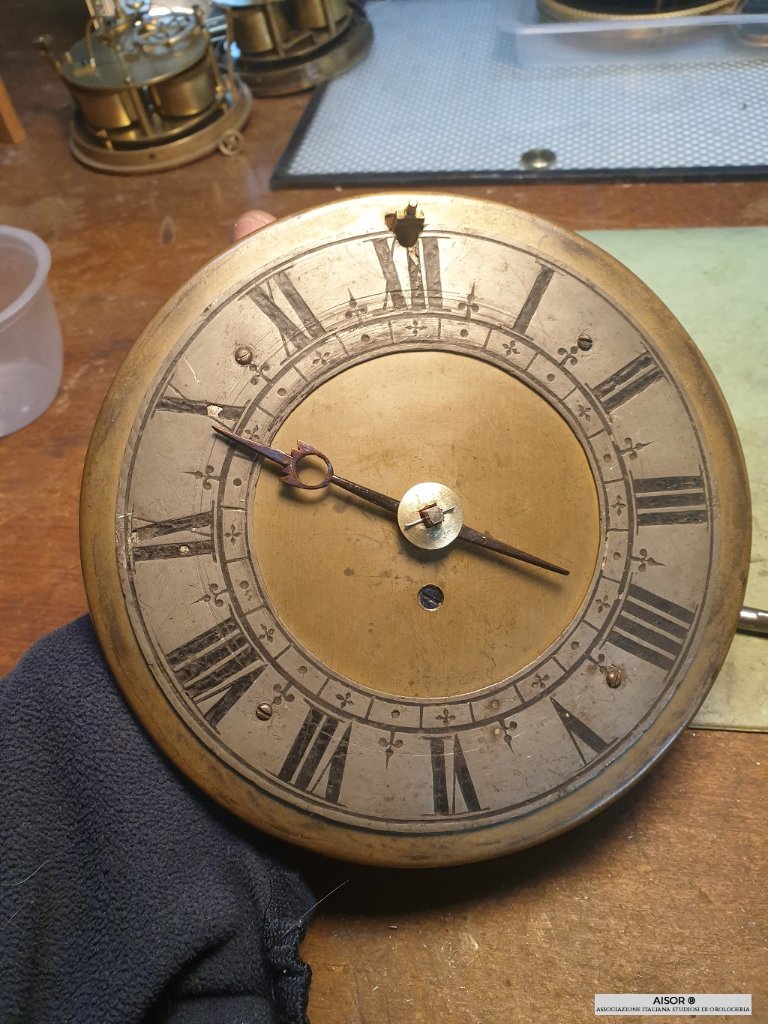

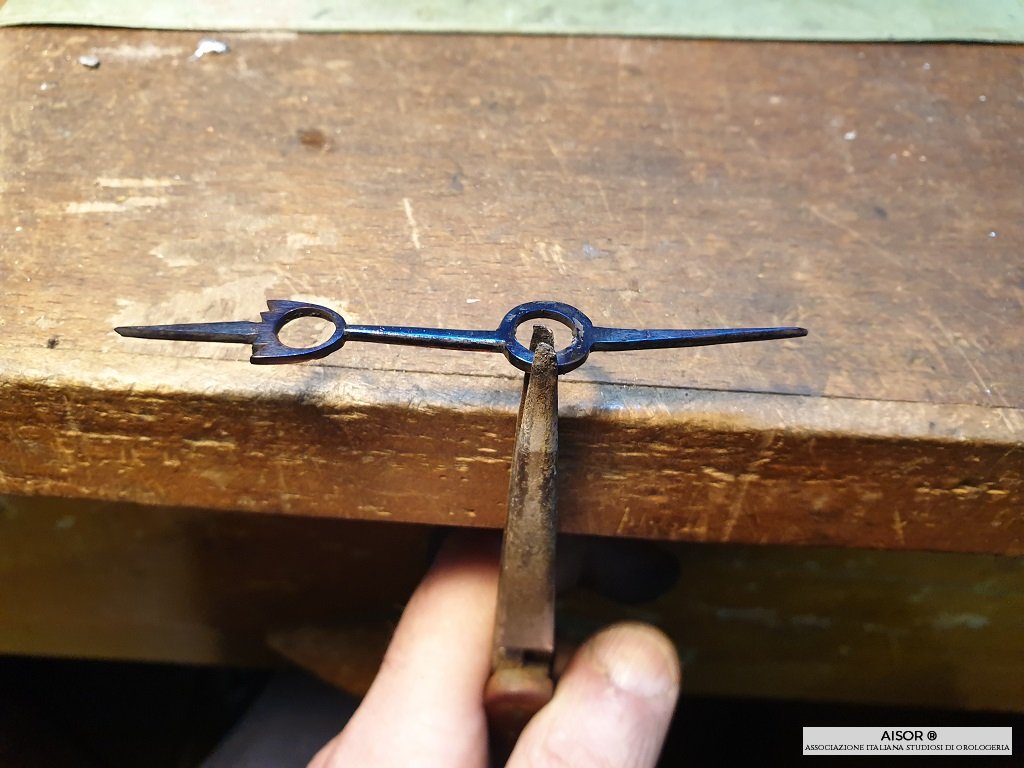

Ho lucidato la lancetta e bruita alla fiamma

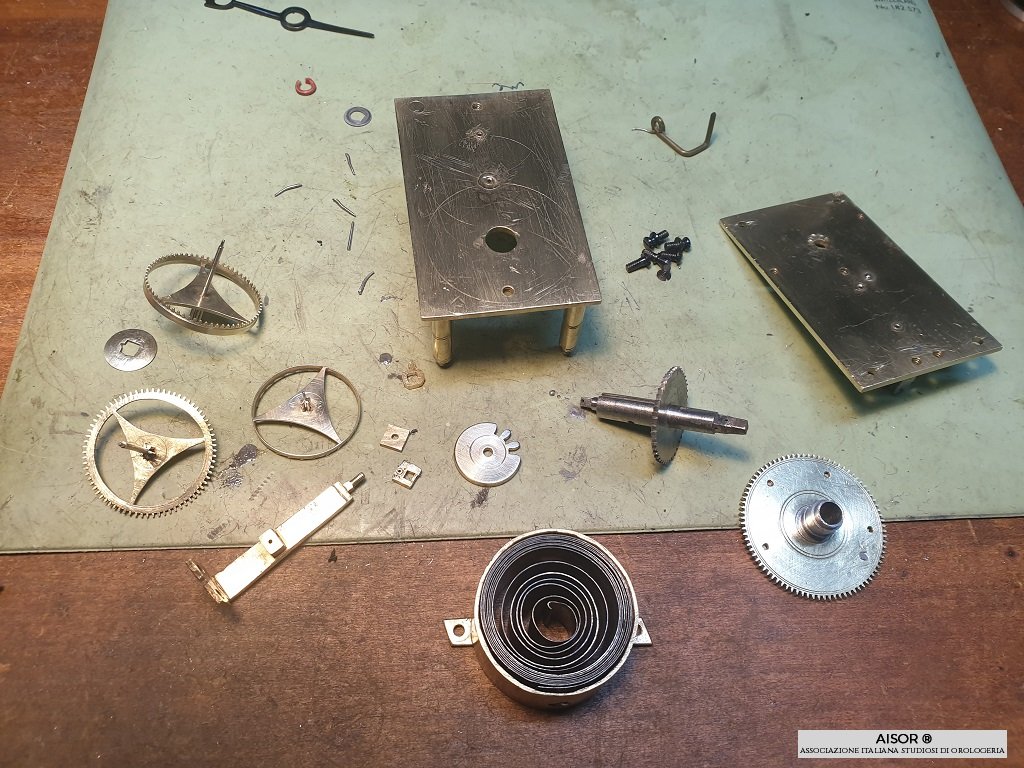

Nel frattempo i pezzi erano stati messi a mollo nel liquido di lavaggio. Estratti e lucidati si presentavano cosi:

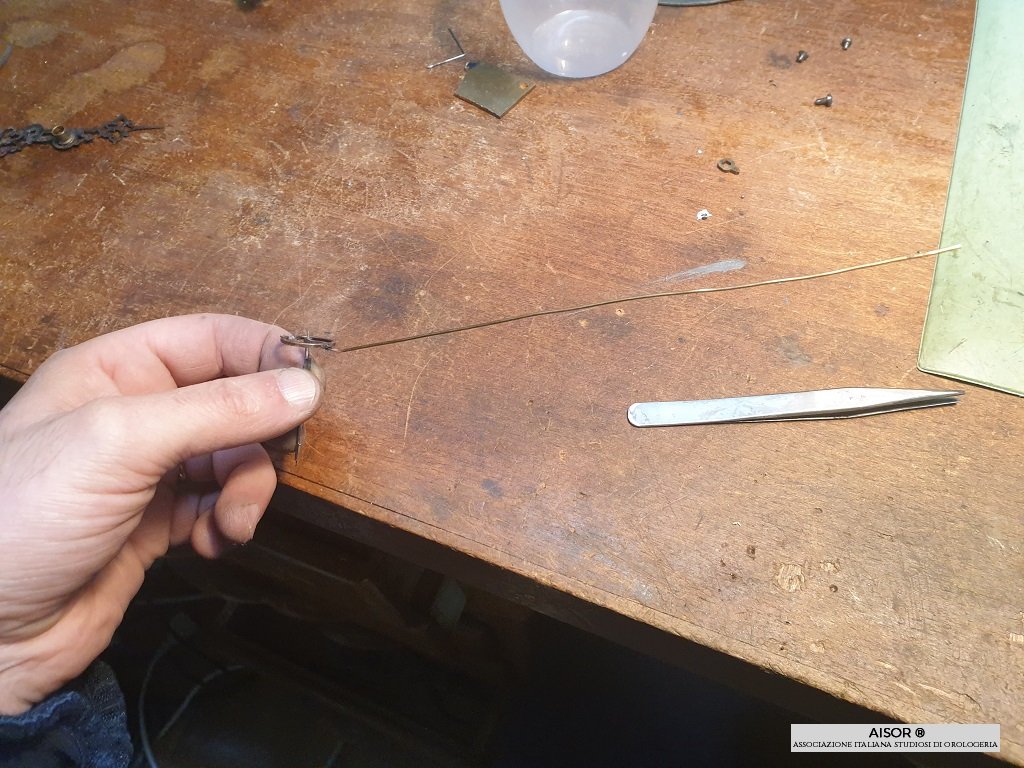

Ho riportato l'asta del pendolo

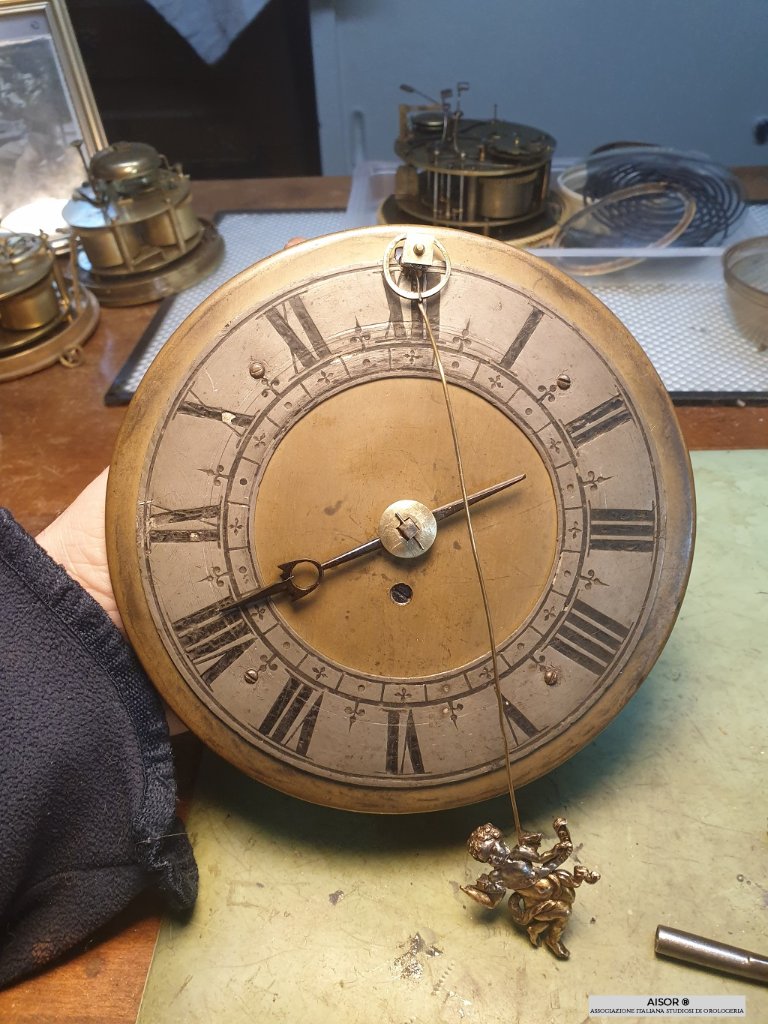

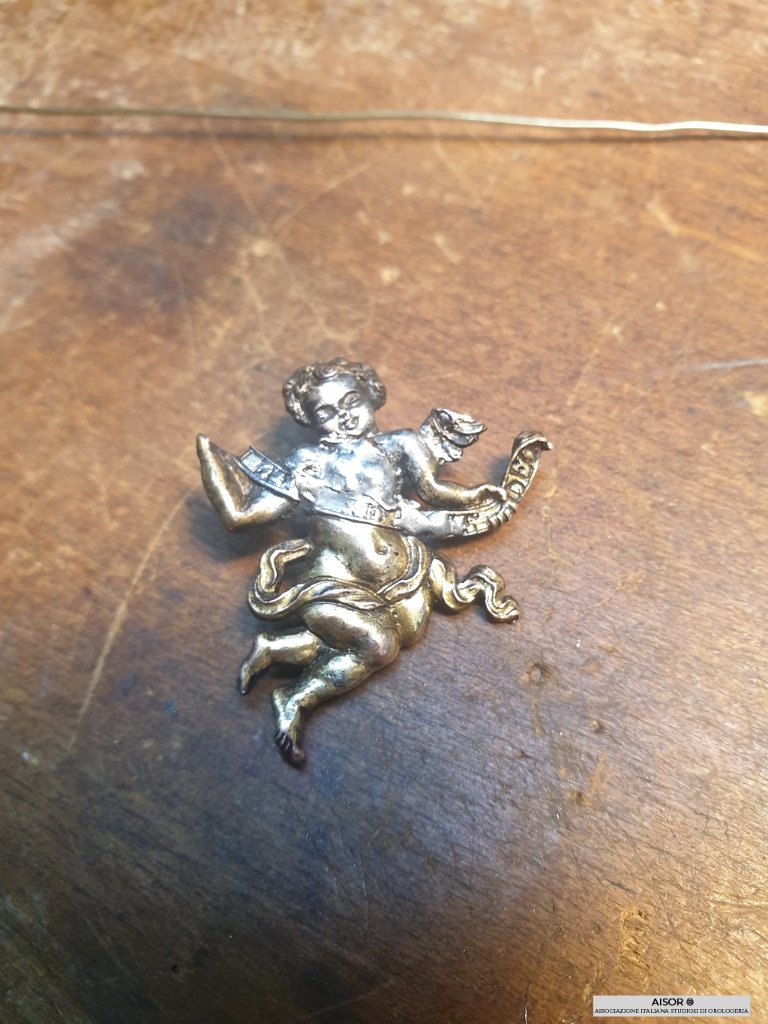

e ho utilizzato la sua lente originale a forma di angelo. Purtroppo era stata saldata diverse volte. Non si presenta benissimo ma è la sua quindi la devo mantenere.

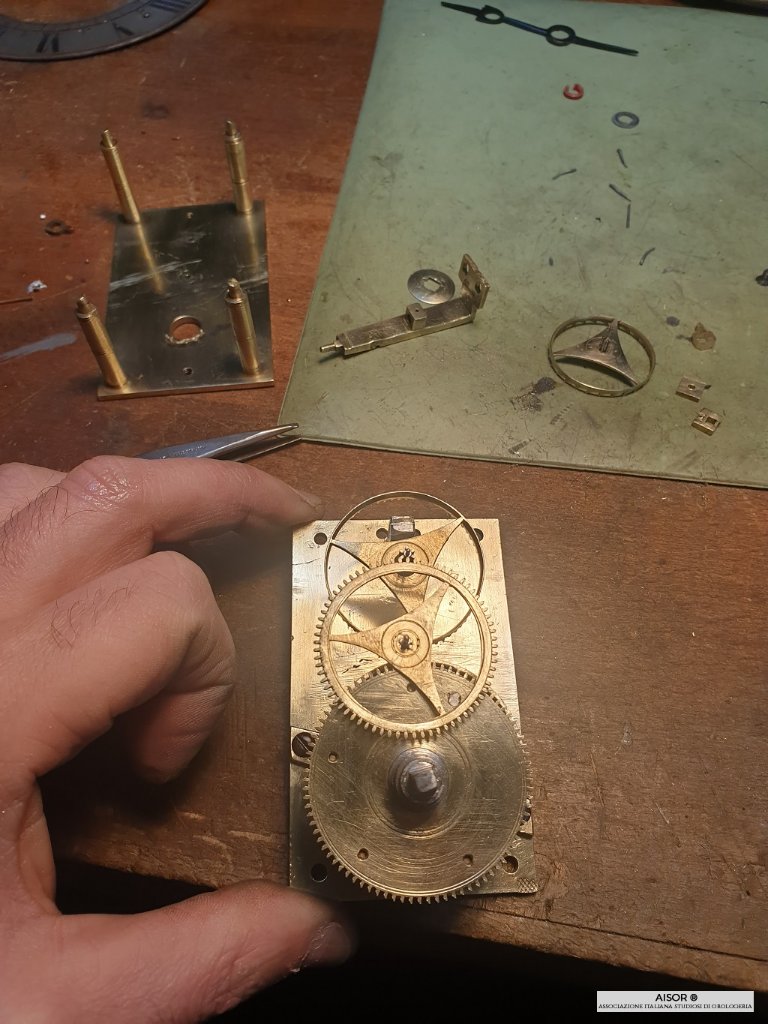

Ho iniziato a rimontare il movimento

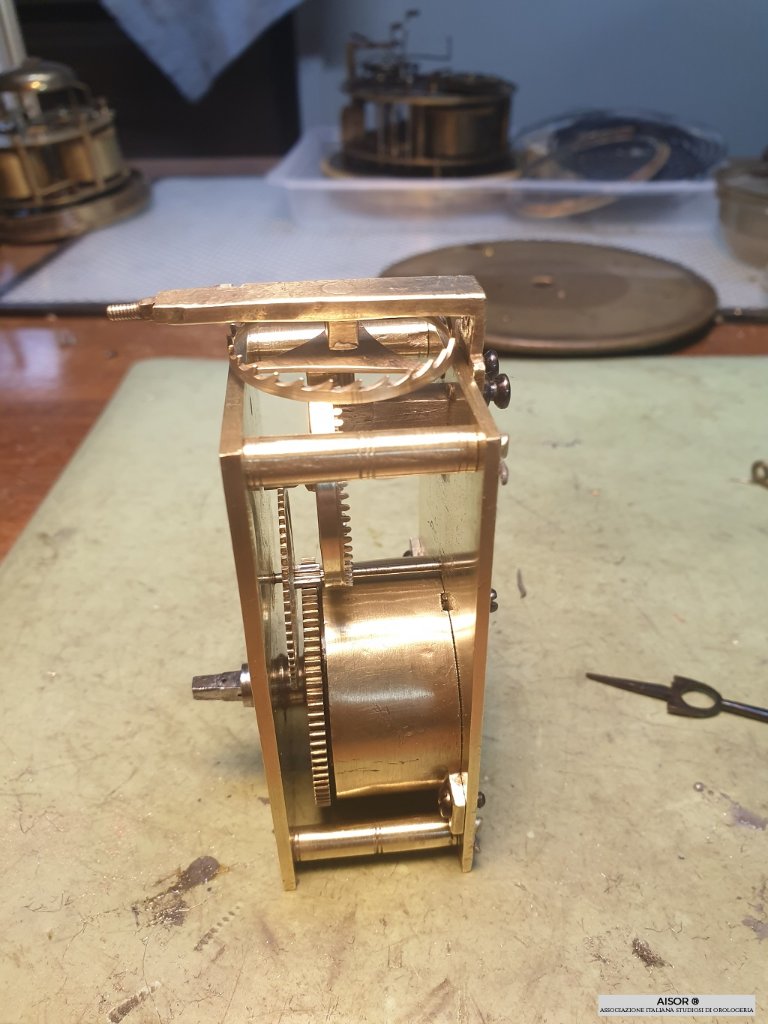

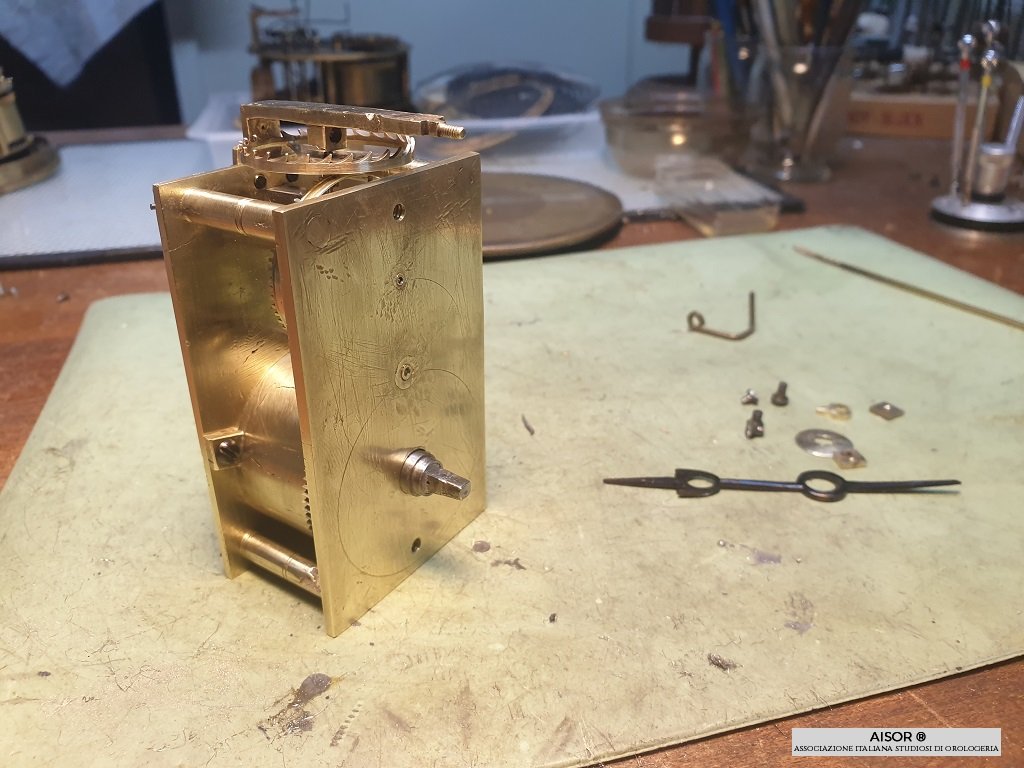

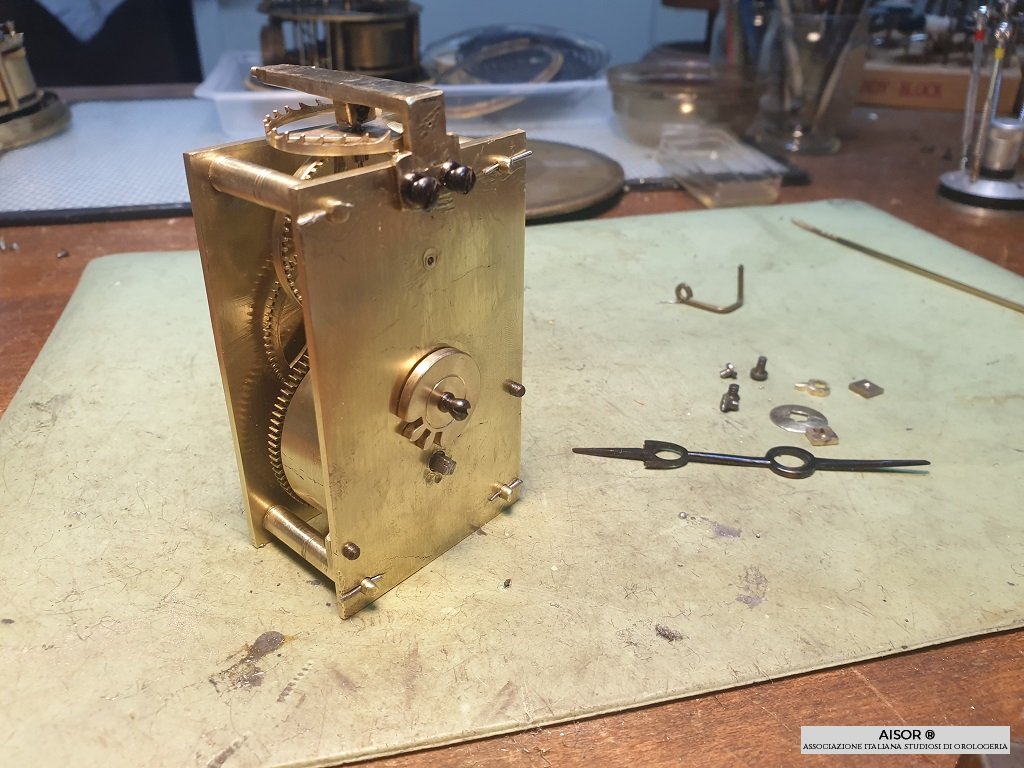

ed ecco come si presentava montato




Non ho voluto lucidare e pulire il quadrante, mi piaceva con la sua patina


ed il suo movimento



ed ora montiamo il pendolo

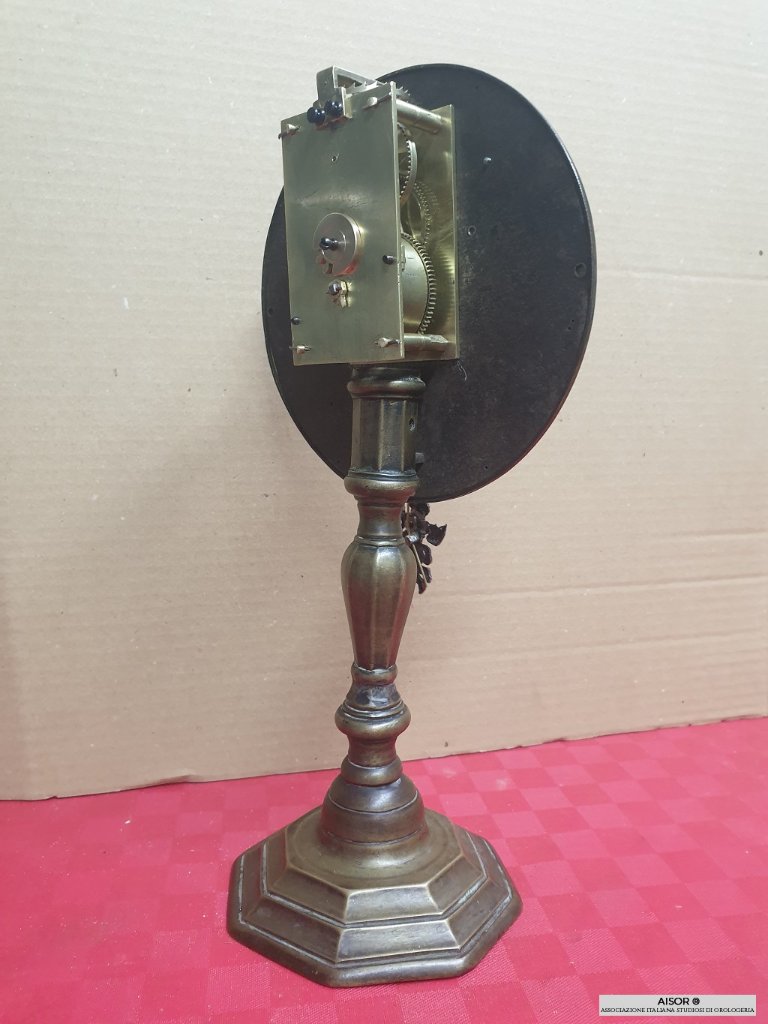

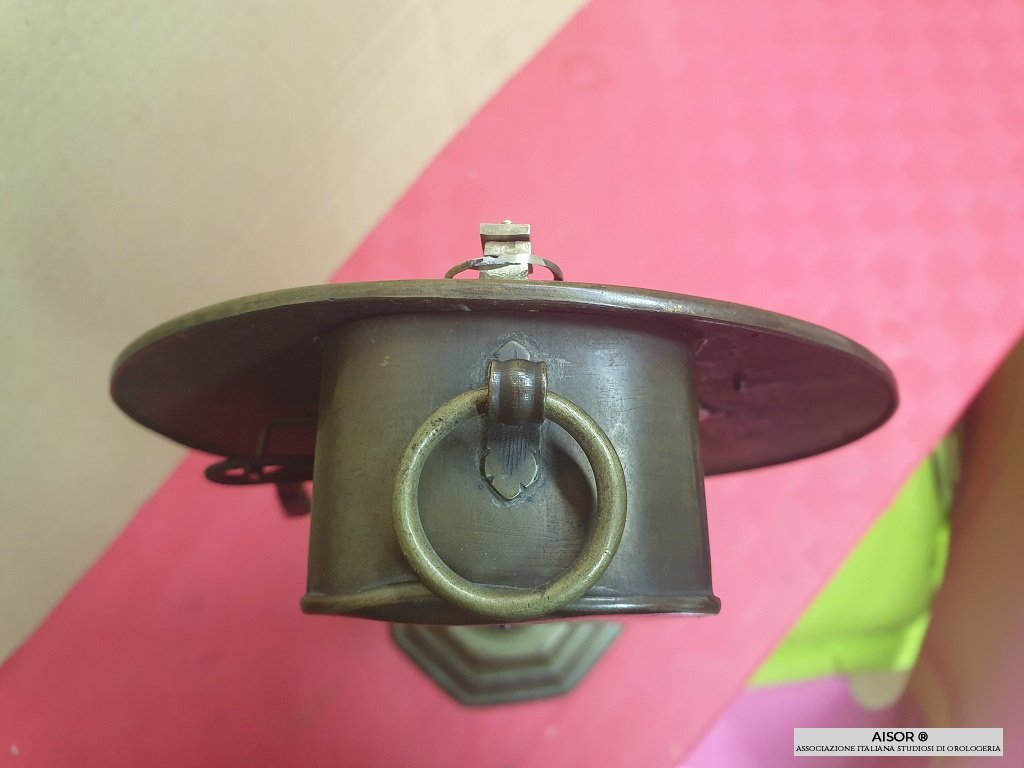

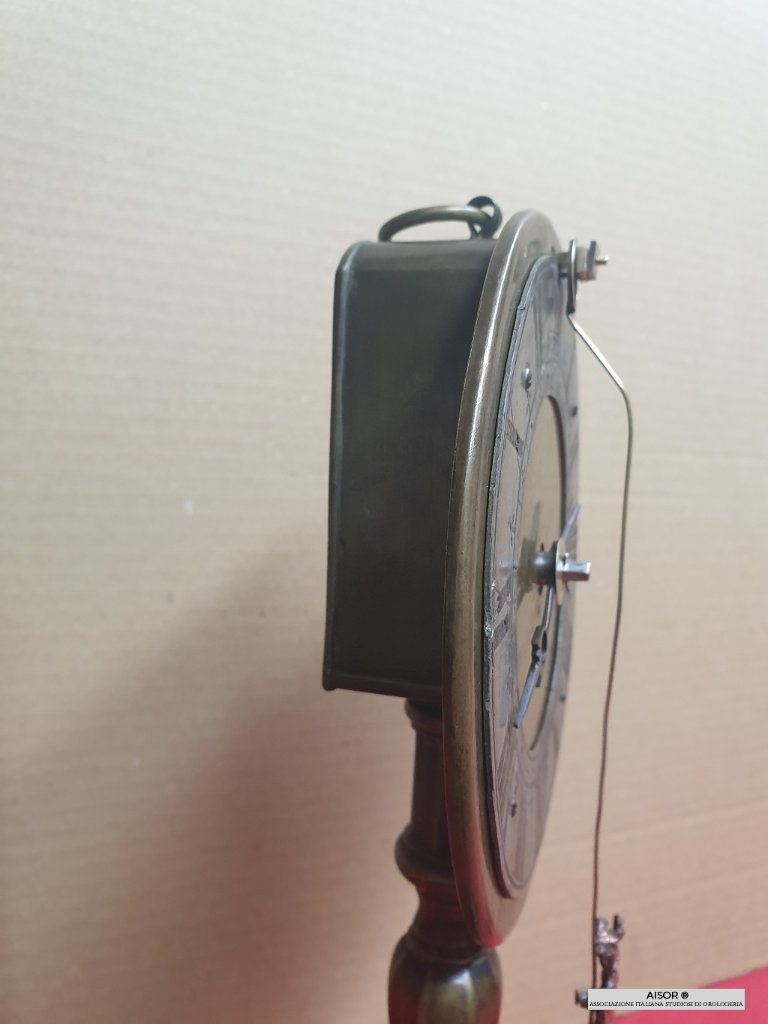

Montiamo sul supporto

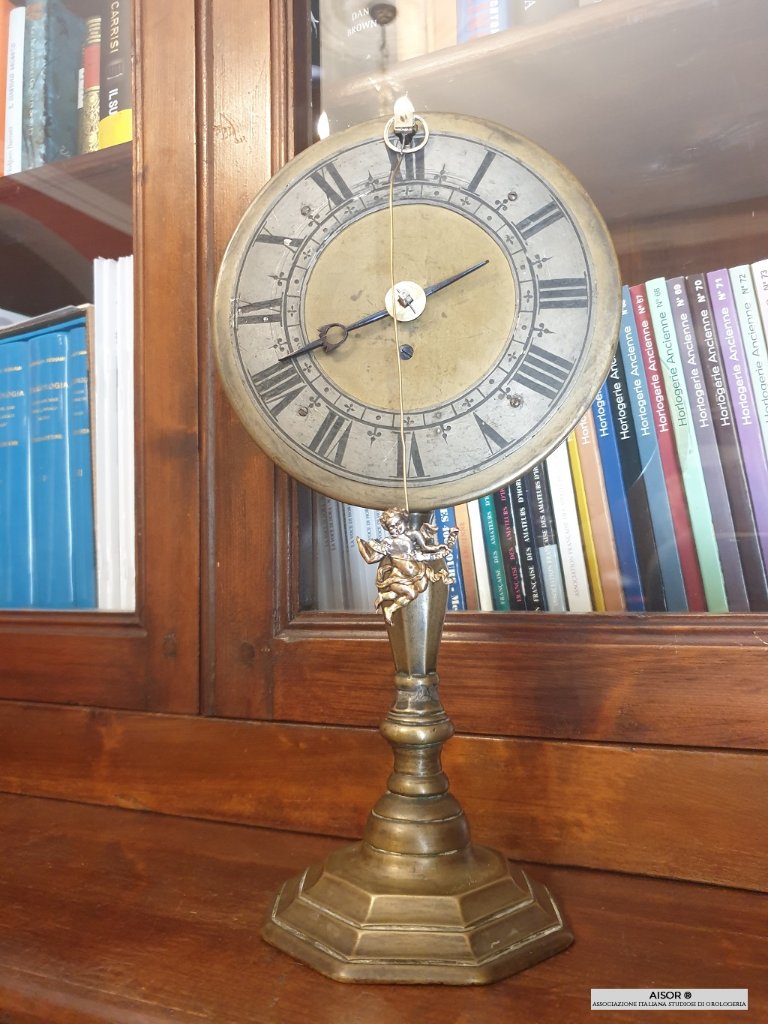

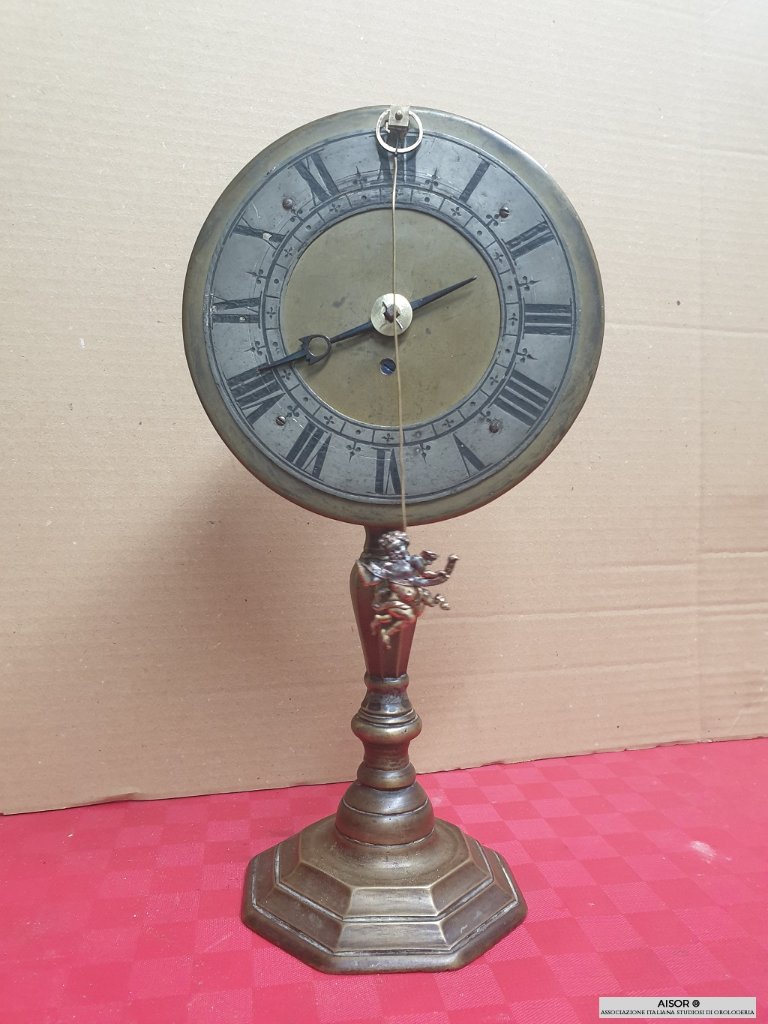

ed voilà. Terminato



pronto per essere messo in prova e poi ritirato per metterlo in esposizione tra un po.
