Gioco

[Calico]

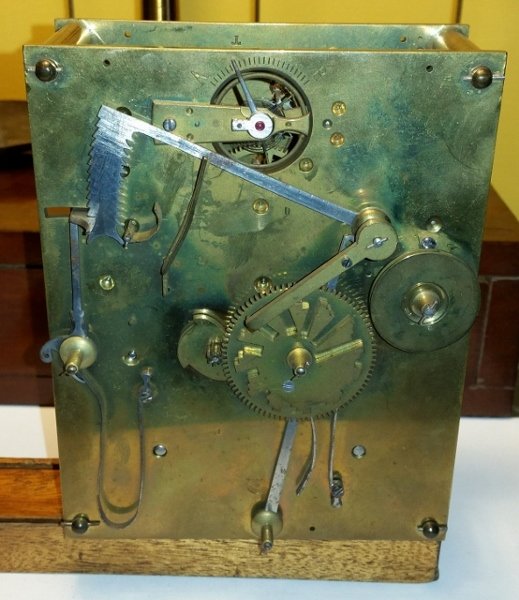

A me quel campanello sulla platina, da dove esce il filo rosso, non convince affatto. Una seconda campana? Ma perché messa lì invece che sotto la principale? E il secondo martelletto nascosto lì dietro? Cos'è una ripetizione? Un modo per far suonare un campanello esterno in altra stanza?

[Giacomo]

A me quel campanello sulla platina, da dove esce il filo rosso, non convince affatto. Una seconda campana? Ma perché messa lì invece che sotto la principale? E il secondo martelletto nascosto lì dietro? Cos'è una ripetizione? Un modo per far suonare un campanello esterno in altra stanza?

Il filo rosso è un filo che è avvolto sulla ruota di caricamento della sveglia, "sveglia a tirage". (Nella foto si vede che manca il martello della sveglia sotto la campana)
Niente campanello esterno in altra stanza.

[Oramundo]

È una cappuccina a salterello

[waldes]

l'effetto ottico della lente che sembra passi in una feritoia............

[mario ars]

ma strano perché "strano" o perché sbagliato?

[Giacomo]

C'è qualche cosa che non va in quell'immagine che ho inserito. Se si guarda bene, soprattutto alcuni componenti si capisce.
Le capuccine non sono macchine comuni, ma anche chi non ne ha mai vista una con un attimo di ragionamento ci arriva

[Oramundo]

Io ad esempio non ne ho mai avuto modo ne di vederla dal vivo e tantomeno averla tra le mani e pertanto non ci vedo niente di strano

[Occam]

Io vorrei capire chi o cosa trasmette il moto alla ruota spartiora.

[Occam]

Io vorrei capire chi o cosa trasmette il moto alla ruota spartiora.

In effetti la chiocciola è collegata con la minuteria della platina opposta.

[Occam]

Sembrerebbe strutturata per suonare i quarti, eppure manca il martello preposto. Non riesco a capire lo scopo della chiocciola collegata con la minuteria, non dovrebbe esserci una ruota suddivisa in 4 parti? Mentre la chiocciola delle ore sembrerebbe montata al contrario.
Ho cercato di capire studiando quella che ho io, ma è troppo incompleta e moderna rispetto a quella in oggetto.

[Giacomo]

Come ho scritto nei messaggi precedenti, è mancante il martello della sveglia. Non suona i quarti.. Ci stai arrivando ma ripeto, guardare bene la fotografia soprattutto il lato sinistro

[Occam]

Perché due leve per i denti della spartiore? Una incernierata e, l'altra a molla che cosa separa allo scatto del dito? Forse sotto la chiocciola c'è per far suonare le mezze, non si vede bene.

[Oramundo]

Chiedo scusa, la chiocciola delle ore è coassiale alla R.stella?
La chiocciola a destra con il pernetto di azionamento fa scattare la stella?
Non vedo altri riferimenti per i quarti, è una mezza ora?
L'ho detto che non mi è mai capitata una tra le mani, ma a sto punto non vedo niente di strano, il rastrello ha il tastatore al posto suo, il blocco della suoneria c'è, booh.........manca qualcosa inerente alla sveglia a questo punto

[mario ars]

Ma la leva in basso a sinistra, il martello delleore che lavora sulla stella se non sono ubriacio, perché ha due molle contrapposte?
O è un effetto ottico?

[Giacomo]

Perché due leve per i denti della spartiore? Una incernierata e, l'altra a molla che cosa separa allo scatto del dito? Forse sotto la chiocciola c'è per far suonare le mezze, non si vede bene.

Ha il rastrello, non ha la ruota spartiore.
La chiocciola piccola ha un dito che ruotando fa ruotare la ruota a stella con la grande chiocciola per le ore.

Chiedo scusa, la chiocciola delle ore è coassiale alla R.stella?
La chiocciola a destra con il pernetto di azionamento fa scattare la stella?
Non vedo altri riferimenti per i quarti, è una mezza ora?
L'ho detto che non mi è mai capitata una tra le mani, ma a sto punto non vedo niente di strano, il rastrello ha il tastatore al posto suo, il blocco della suoneria c'è, booh.........manca qualcosa inerente alla sveglia a questo punto

Ruontando la ruota a stella, ruota anche la chiocciola delle ore, sono solidali.
Il perno posto sulla ruota ore si ha un perno. Ruotando fa scattare la ruota ore.
Non è un orologio con suoneria a quarti. Solo ore e mezze più sveglia a tirage.

Non ho chiesto cosa manca ma cosa c'è di strano.

Ci state girando attorno, ripeto, guardate un dettaglio a sinistra e capirete.

I quarti sono sotto la chiocciola delle ore.
Ma la leva in basso a sinistra, il martello delleore che lavora sulla stella se non sono ubriacio, perché ha due molle contrapposte?
O è un effetto ottico?

Non ha quarti.
Mario le leve e molle ci sono tutte.

[mario ars]

Perché due contrapposte?

[Oramundo]

Vedo due molle sulla stella, non credo sia un effetto ottico, e non mi capacito perché è fatta in questo modo.

[Oramundo]

Non sarà mica una sicurezza l'altro pezzo sotto la molla della stella(come ad esempio un tutto o nulla)per l'appoggio preciso del tastatore?
Mi stai facendo scervellare, finché me la comprerò una cappuccia per studiarmela

[Giacomo]

se cedete...

vi ho detto di guardare bene a sinistra... ma non lo avete fatto

C'è chi ha parlato delle chiocciole che sono al...

Se conoscete le capuccine lo vedete subito che cosa c'è che non quadra in questa fotografia ma mi rendo conto che non sono molto comuni.

[waldes]

sembra che ci sia una doppia molla di spinta una all'incontrario dell'altra
