Dator 5

[Lorenz212]

Buongiorno ho un dator che quando scattano i minuti da errore.
Nel senso quando è a 19 invece di fare 20 fa 10.
Poi quando fa 21 scatta correttamente.
Così quando è ad esempio a 39, fa 30, poi 41
Se tolgo motore e lo giro manualmente non dà alcun problema.

[gio64]

devi agire sulle leve marchiate di rosso . E una questione di regolazione

[Lorenz212]

Grazie gio
Ho sistemato il tutto mi da solo problemi bel minuti 40
Da 29 salta a fa 20 poi fa 31 correttamente, nelle altre posizioni poi va benissimo sia come ore che come minuti.
Stavo pensando o il disco di plastica un po’ usurato o la molla che con poca tensione dove il disco è più usurato non riesce
A fare scattare i minuti.
Secondo te se cambio la molla posso risolvere il problema?

[gio64]

secondo me non e la molla . metti qualche foto e vedrai che riusciremo ad aiutarti in merito

[Lorenz212]

Ciao ho risolto resettanto
Meccanica portato tutto a zero minuti e ore grazie

[gio64]

prego

[Lehander]

Salve a tutti,

ho di recente acquistato un Dator 5 ed ho un problema analogo a quello descritto in questo thread.

L'orologio scatta correttamente ogni 60" e mi sembra funzionare in ogni sua parte.

L'unico inconveniente è che quando arriva a fare la transizione da 9 a 10 (o in qualsiasi altra condizione con il 9 finale...) fa la sequenza 09 - 00 - 11.
Mi sembra lo stesso identico problema riscontrato da Lorenz212.

Non capisco però come fare a resettare meccanicamente come scritto in questo thread.
Qualcuno sa aiutarmi?
Se necessario posso pubblicare foto/video a corredo.

Grazie!

[gio64]

E una questione di regolazione dei pignone sempre che non ci sia nulla di rotto .Se metti qualche foto dettagliata ti potremmo aiutare meglio

[Lehander]

E una questione di regolazione dei pignone sempre che non ci sia nulla di rotto .Se metti qualche foto dettagliata ti potremmo aiutare meglio

Ciao,

grazie mille per la risposta.

Ho scattato 2 foto (frontale e lato meccanismo) per tre minuti consecutivi:

---

MINUTO 09


MINUTO 09 - vista lato meccanismo

09 mec.jpeg (114.92 KiB) Visto 274 volte

---

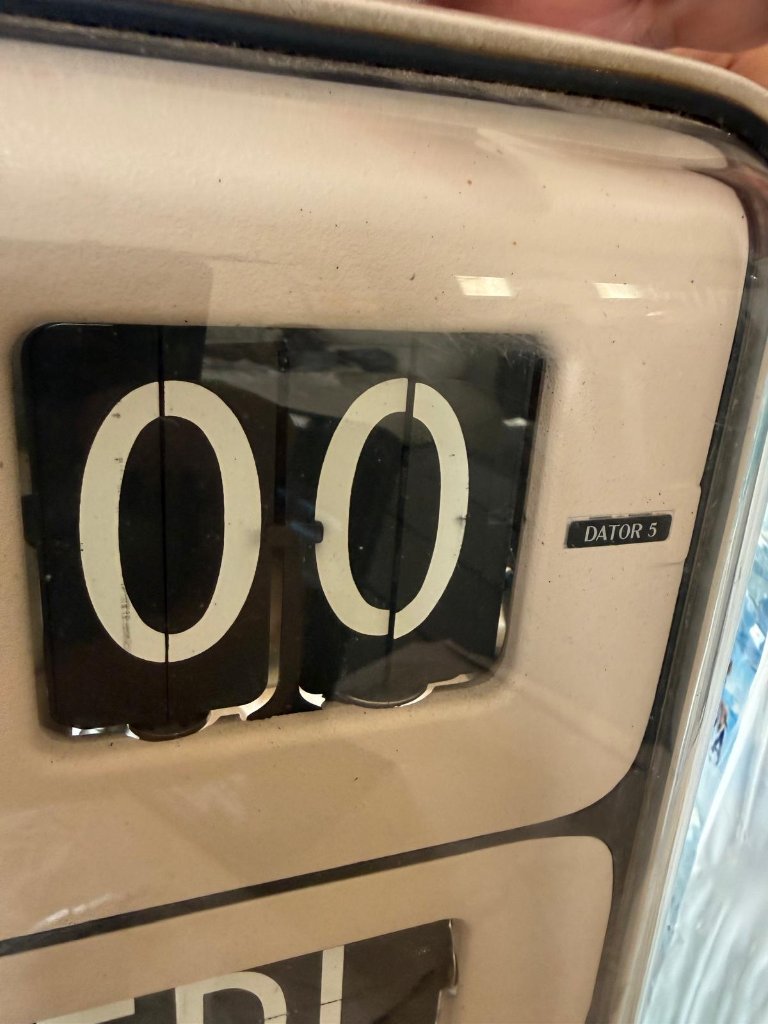

MINUTO 00 (10 in realtà)


MINUTO 00 (10 in realtà) - vista lato meccanismo

10 mec.jpeg (102.2 KiB) Visto 274 volte

---

MINUTO 11


MINUTO 11 - vista lato meccanismo

11 mec.jpeg (107.99 KiB) Visto 274 volte

Sono sufficienti o servono altre foto?
Se sì, specificatemi in che parte dell'orologio per favore, grazie!

[gio64]

E una questione di regolazione per allineare le palette . Ci sono dei pignoni di ottone posti sotto le platine . Va svitato il grano regolare la paletta e riavvitare. Non e facile

[Lehander]

E una questione di regolazione per allineare le palette . Ci sono dei pignoni di ottone posti sotto le platine . Va svitato il grano regolare la paletta e riavvitare. Non e facile

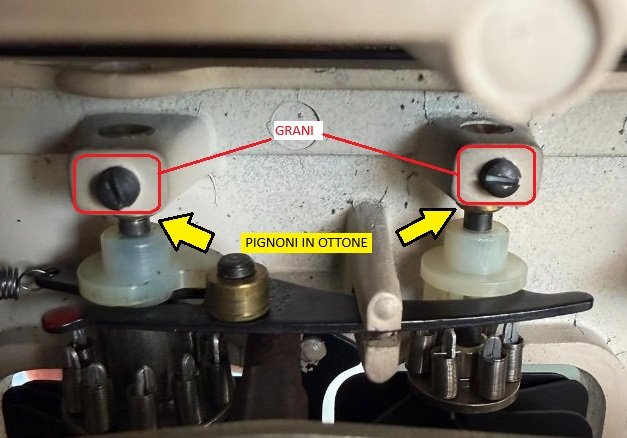

Possibile che siano queste le parti di cui parli?


In caso affermativo, dovrei regolare solo il rotore delle decine, corretto?

Grazie infinite per la pazienza

[gio64]

Quelle sono le viti che tengono il gruppo palette . Non devi toccarli . nella parte bassa della paletta sotto la platina trovi il pignone di ottone che regola la paletta interesssata . metti qualche foto

[Lehander]

Quelle sono le viti che tengono il gruppo palette . Non devi toccarli . nella parte bassa della paletta sotto la platina trovi il pignone di ottone che regola la paletta interesssata . metti qualche foto

Grazie del riscontro, ricevuto, non toccherò quelle viti.

Metto qui di seguito altre foto...

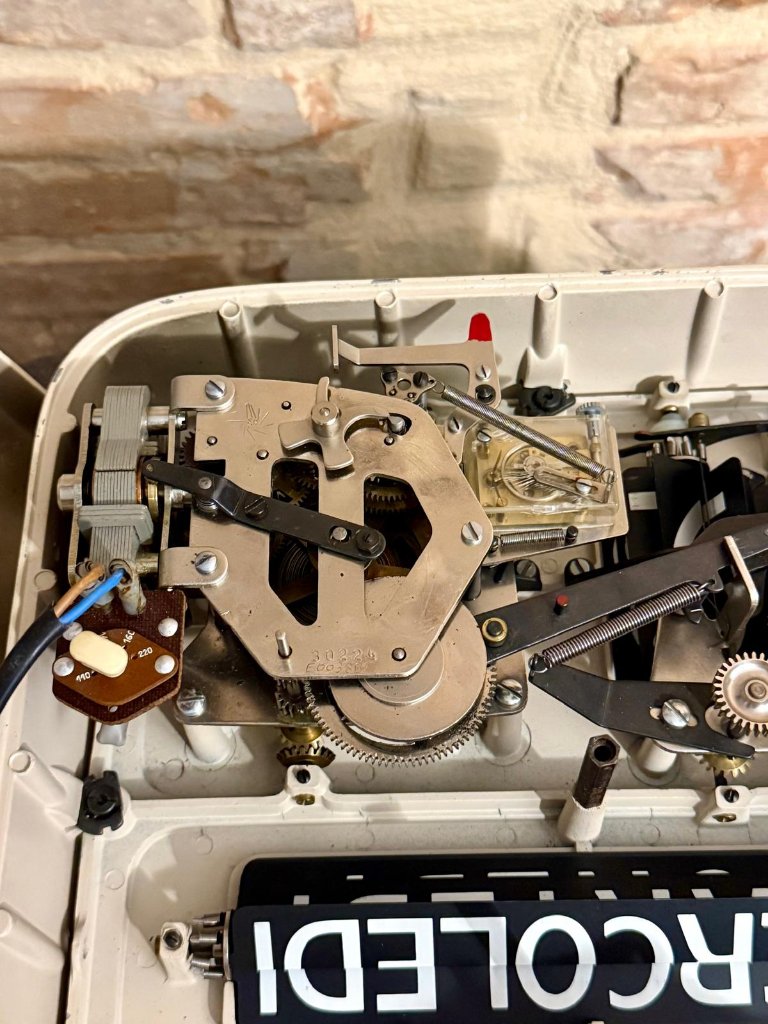

immagine del Dator 5 completa:

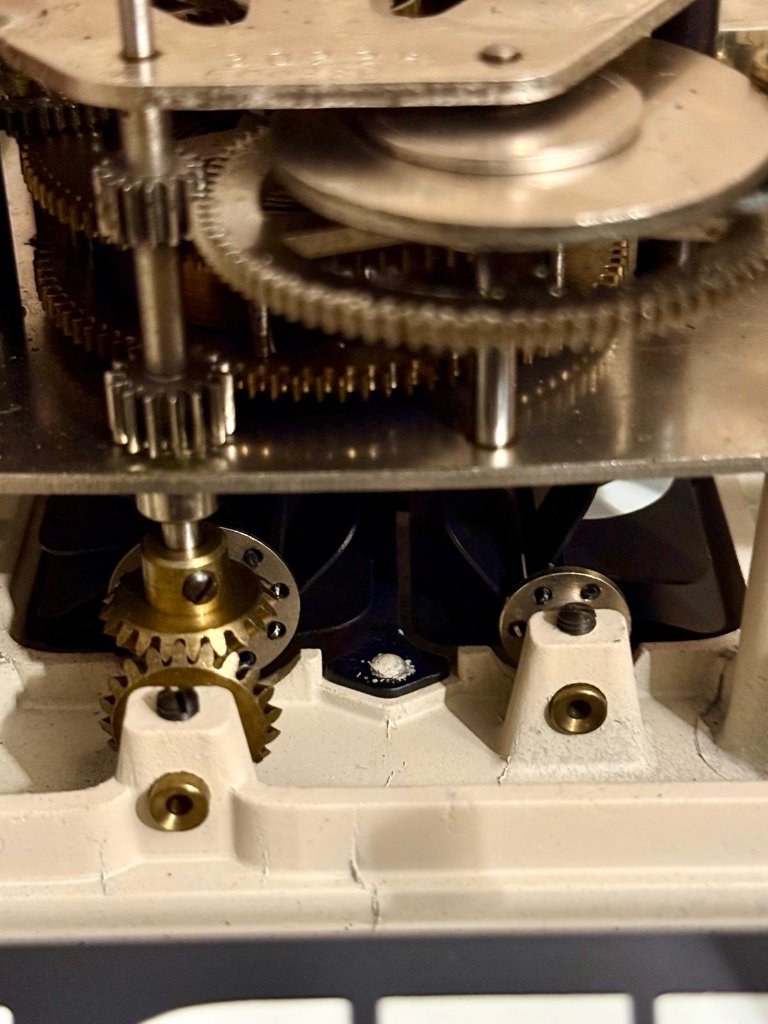

dettagli della parte inferiore del gruppo palette:






ho creato un piccolo schema da una foto di dettaglio per agevolare eventuali indicazioni del tipo "svitare grano indicato con freccia nera, ruotare ingranaggio indicato dalla freccia rossa ecc". Spero sia utile alla causa


Al solito, ringrazio anticipatamente per il supporto!

[gio64]

sono i pignoni della ultima foto

[Lehander]

sono i pignoni della ultima foto

Perfetto,

in uno dei primi messaggi mi avevi scritto che "va svitato il grano, regolare la paletta e riavvitare"

Guardando la foto qui sotto, dove devo agire?
Cerchio rosso, giallo o celeste?

5 - elab.jpeg (120.43 KiB) Visto 209 volte

Grazie mille per la pazienza

[gio64]

Devi toccare solo quello col cerchio giallo .Sviti il grano , alzi il pignone verso alto e con il pignone rosso lo giri finche le palette dei minuti non sono bene allieneate uno per le palette dei minuti . e uno per le decine delle ore e basta .Il movimento principale non mi sembra molto pulito o sbaglio ?

[Lehander]

Devi toccare solo quello col cerchio giallo .Sviti il grano , alzi il pignone verso alto e con il pignone rosso lo giri finche le palette dei minuti non sono bene allieneate uno per le palette dei minuti . e uno per le decine delle ore e basta .Il movimento principale non mi sembra molto pulito o sbaglio ?

Ciao Gio64, ciao a tutti!
Grazie ai consigli ricevuti sono riuscito a “sistemare” e sincronizzare il funzionamento dell’orologio!
Per quanto riguarda il meccanismo, l’ho preso poche settimane fa ed era così. Ci sono dei consigli per pulirlo e manutenerlo al meglio?

Grazie infinite!

[gio64]

Andrebbe fatta una revisione al movimento, serve una lubrificazione alle boccole sia sulla platina inferiore sia quella superiore
