Orator automatic perpetua

[Calico]

Una cosa che mi è sempre girata in testa: ma non c'è un modo per farsi da soli le guarnizioni di forma?

[Iannis]

Una cosa che mi è sempre girata in testa: ma non c'è un modo per farsi da soli le guarnizioni di forma?

È quello che volevo scrivere ma non ho osato in mezzo a tutti voi professionisti che rispetto tanto.
Vedrei volentieri un rullo di guarnizione "al metro" di sezione adatta (nello specifico 0,9 x 0,62 mm) che si potrebbe formare a volontà secondo la forma della sede.
Se ho detto una belinata ditemelo per cortesia.

[Calico]

Io pensavo a degli stampi dove colare due liquidi che, uniti, formino un prodotto di tipo siliconico a rapida essiccazione.

[kelorkilé]

J'ai ceci Iannis si tu veux c'est cadeau !

Ho questo Iannis se lo vuoi come regalo!




[Iannis]

J'ai ceci Iannis si tu veux c'est cadeau !

Ho questo Iannis se lo vuoi come regalo!




Mais c'est magnifique Gérard .
Comment pourrais-je refuser une telle proposition?
J'espère qu'un jour je pourrai reciproquer.

Ma Gérard. Sei straordinario !!!
Come potrei rifiutare una proposta simile?
Ti ringrazio di cuore.
Così potrò almeno verificare l'altezza della chaussée.
Spero di poter ricambiare un giorno.

[Calico]

Evvai!

[Cane]

Ma quella chiusura strana della lunetta e' valida?

Io ho qualche dubbio...

Ma ci sono altri esempi in giro?

[Calico]

Paolo, hai mai visto i disegni tecnici (che non ritrovo) degli Zenith Respirator? Questa lunetta qui, se gli metti un po' di moderno silicone denso (più denso del Bergeon) magari un po' di umidità la tiene

[Cane]

Paolo, hai mai visto i disegni tecnici (che non ritrovo) degli Zenith Respirator? Questa lunetta qui, se gli metti un po' di moderno silicone denso (più denso del Bergeon) magari un po' di umidità la tiene

Mi pare prima si parlava di guarnizioni fai da te...

Su questo Orator mi pare piu' adatto il silicone, perche' lo strofinamento a pressione tra lunetta e cassa probabilmente distruggerebbe la
guarnizione non specifica...

Ma io ho dei dubbi anche sulla guarnizione specifica ( se esiste) perche' il lavoro perfetto di una guarnizione e' di essere messa tra due parti
metalliche che devono tenere e poi "pressarla"...

Anche le guarnizioni rotonde col fondello a vite che si avvita mentre stringe non mi convincono per nulla...

[Iannis]

Salve a tutte e a tutti,
Eccomi qua per continuare con questo Orator.
Dopo aver smontato e pulito tutto , mi sono attaccato al bariletto.

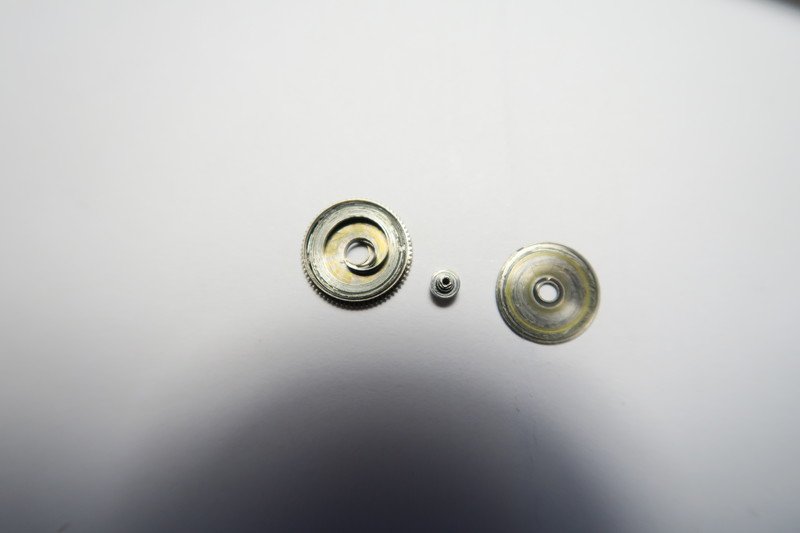

Eccolo aperto

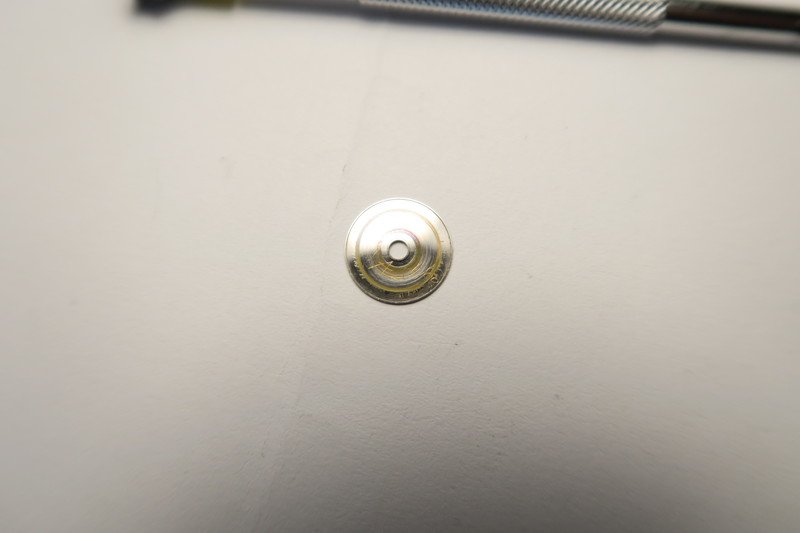

Fuori l'albero del bariletto

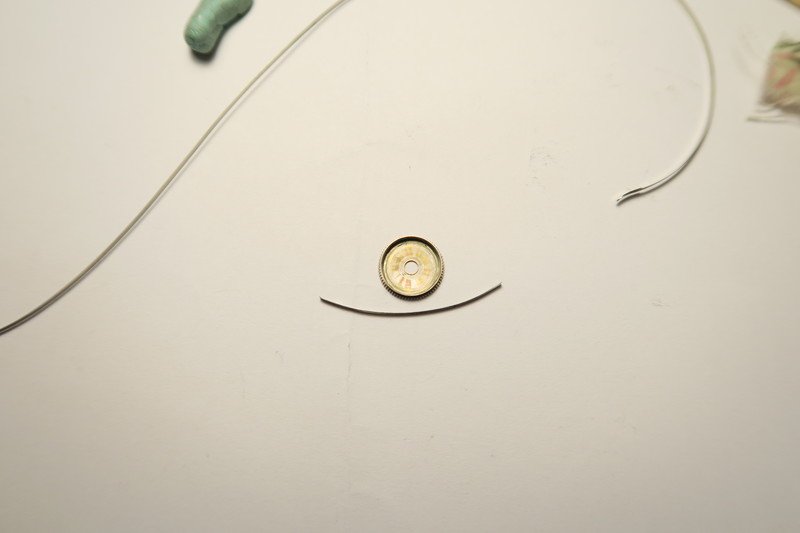

Molla estratta


Come si tratta di movimento a carica automatica la parete del bariletto non ha il gancio. È liscia.
Per far slittare la molla quando è completamente carica, si utilizza una piccola molla di lunghezza pari a quella della circonferenza del bariletto posizionata sulla parete del bariletto.



Si inserisce poi la molla principale che si appoggia sulla piccola molla per costituire il dispositivo slittante.

Interessante da notare che sul fondo del bariletto c’è inciso il numero del calibro : AS 1700


Dopo aver pulito e lubrificato il bariletto e la parete (col grasso), ho passato sulla molla un panno imbevuto di olio, l’ho inserita nel bariletto a mano (non ce l’ho l’estrapade), ho messo un po’ di grasso sopra ed ho chiuso il coperchio.



Vedremo dopo nel rimontaggio se tutto funziona.

Per finire con la pulizia, ho inserito il bilanciere sulla platina et ho messo tutto nella benzina (tre passaggi di più o meno 15 min ciascuno).


Alla prossima per il seguito del rimontaggio.

Ciao

[mario ars]

Ciao,
l'olio non pulisce la molla,
dovresti usare del petrolio bianco.

[Iannis]

Ok Mario. Ti ringrazio. Ciao

[Iannis]

Si riprende con lo smontaggio, lato quadrante, del supporto inferiore (pietra e contropietra incabloc) del bilanciere


e del rubino inferiore dell’ancoretta

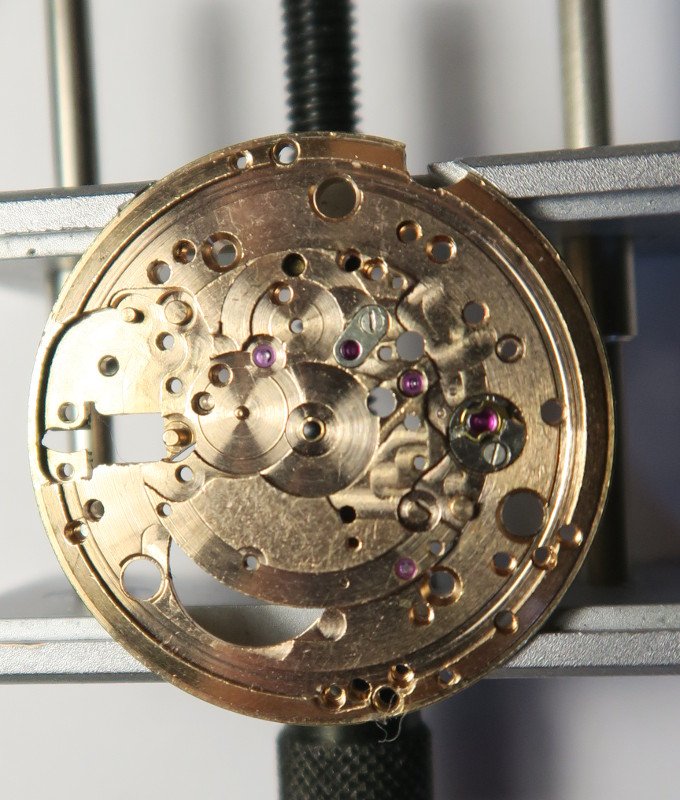

Ecco la platina nuda dopo la pulitura


Cominciamo adesso con il rimontaggio :

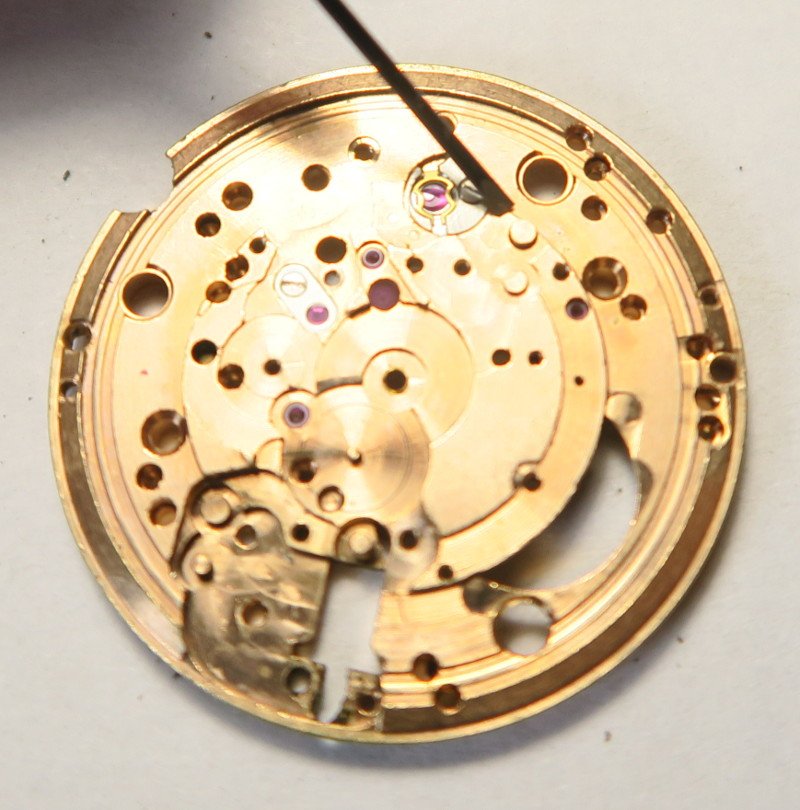

dei rubini inferiori del bilanciere e dell’ancorina




[Iannis]

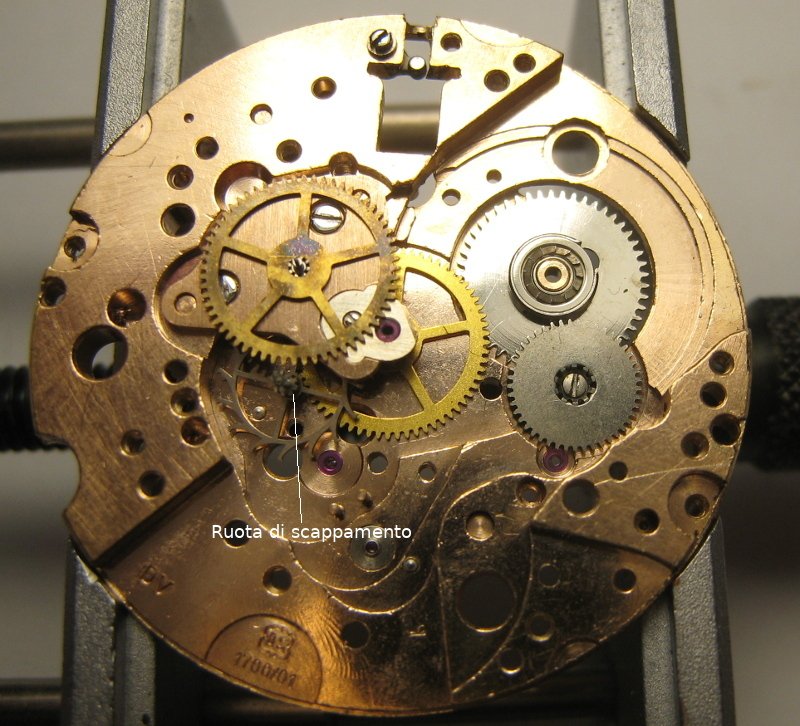

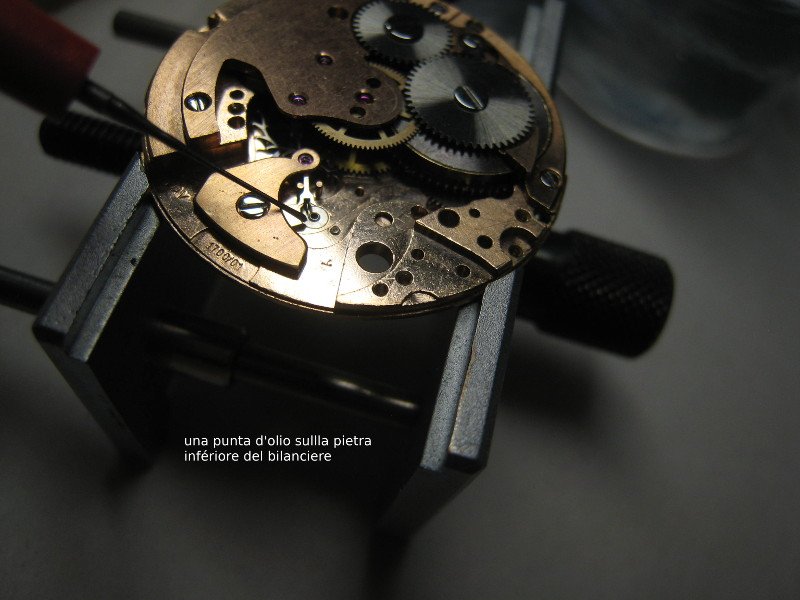

Di nuovo qua per continuare il rimontaggio di questo Orator Automatic.











[Iannis]

Continuiamo ...







Ecco finita la parte convenzionale di un orologio "normale".

Adesso bisognerà montare la parte della carica automatica (treno demoltiplicatore).
Poi il datario e poi ... vedrò quando arriverà il plico dei Gérard con la chaussée (rocchetto calzante).
In tanto mi studio i vari tipi di realizzazione dei modi di carica automatica.
Devo ammettere che non ho avuto il coraggio di smontare il treno demotiplicatore di questo qua perché i pezzi sono tanto piccoli...
Forse dopo qualche giorno cambierò idea.
Adesso passo al lato quadrante.

Alla prossima

Ciao

[Iannis]

Ciao a tutte e a tutti,

non ho resistito alla tentazione di verificare se questo Orator potrebbe ticchettare.
Ho inserito il treno demoltiplicatore, ho dato un giro alla corona di carica e ... è partito .

[vimeo]https://vimeo.com/418757307[/vimeo]

Lo so che per i più esperti tra di voi e per gli eccellenti professionisti della squadra, sono cose comuni e elementari, ma penso ai neofiti.
Per questo mostro le tappe una per una.

[Paolo Antolini]

Una cosa che mi è sempre girata in testa: ma non c'è un modo per farsi da soli le guarnizioni di forma?

Prometto che appena possibile farò un post dedicato.

[ciclista]

Una cosa che mi è sempre girata in testa: ma non c'è un modo per farsi da soli le guarnizioni di forma?

Prometto che appena possibile farò un post dedicato.

Sarà un articolo interessante perché ci ricorderà lo stato dell' arte in questo campo.

[Iannis]

Ciao a tutte e a tutti,

rianimo questo thread perché mi è arrivato il plico di Gérard, alias Kelorkilé, con un movimento AS 1700/01 di cui spero ricuperare la chaussée satellizzata, se vi ricordate.
Vorrei ringraziare qua, pubblicamente, Gérard per la sua disponibilità e la sua competenza.
Si tratta di una persona gradevolissima che apporta un enorme valore aggiunto a questo forum.

A presto per il seguito del rimontaggio di questo Orator che spero portare a termine.

Un caro saluto

[milou]

Bravo Iannis e bravo GG!!!
