Rotore quarzo vintage.

[gbattista]

Buongiorno a tutti.
Ho delle perplessità sul funzionamento di un quarzo vecchio.

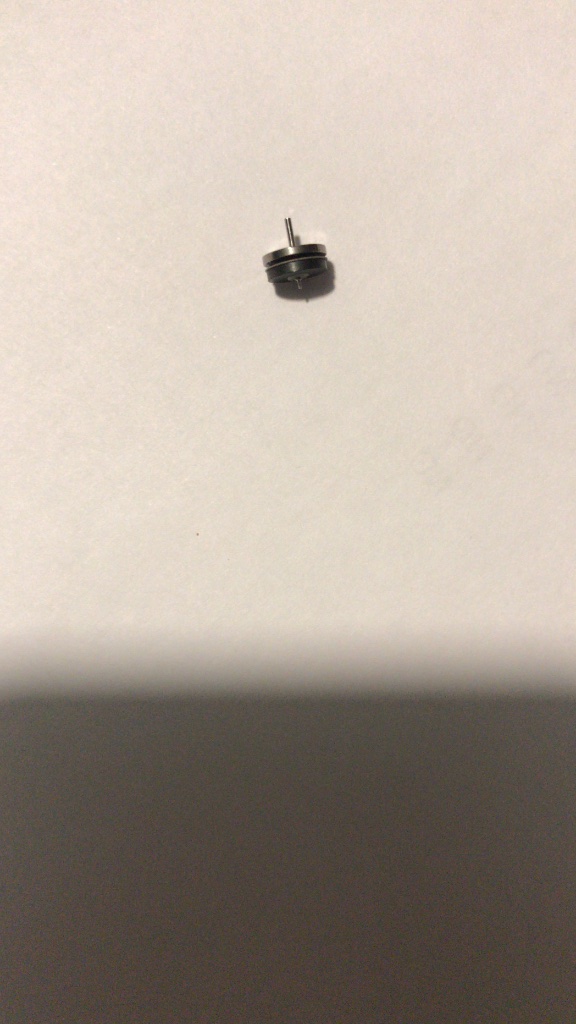

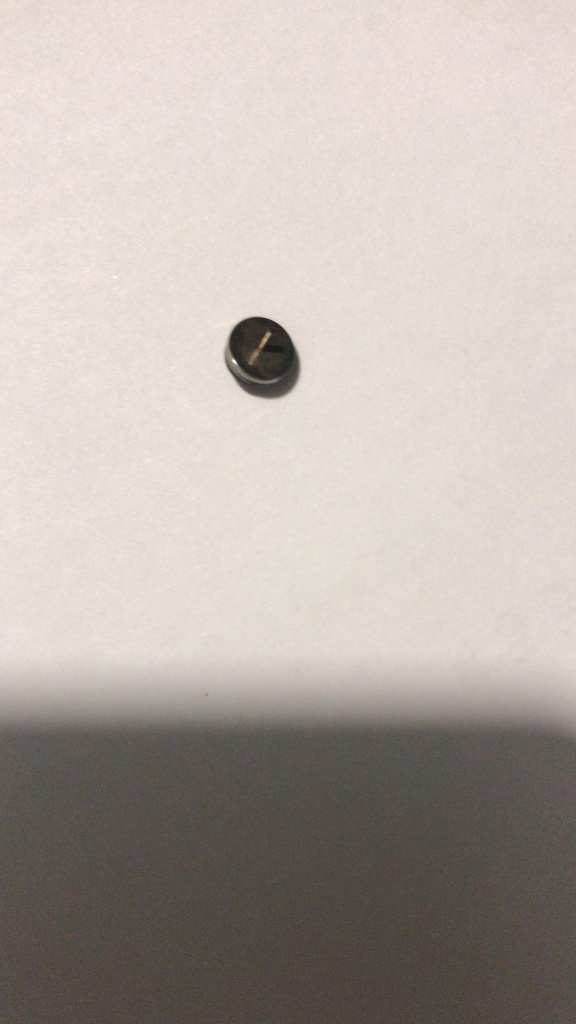

Il rotore di cui allego foto è fatto in modo strano.
Sotto il magnete che poggia sopra le espansioni polari della bobina sopra un disco sottile e sopra ancora un’altro più spesso.
Sicuramente avete già visto questo tipo di movimenti.
Grazie sempre.

[Paolo Antolini]

Sinceramente non ho capito quale sia la tua perplessità

[Calico]

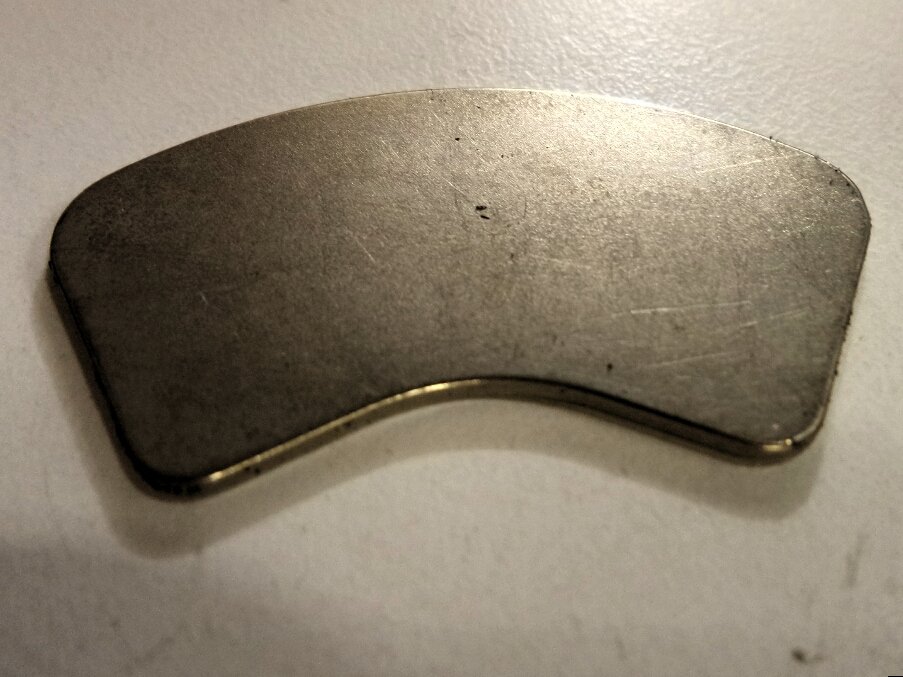

Anzitutto il rotore, per girare, richiede che il magnete sia ben fisso sull'albero. Se non lo è si deve andare di oliatore e microgocce di colla epossidica, facendo attenzione che non rimangano assolutamente residui all'esterno. Fatto seccare a sufficienza, si può aumentare la quantità di carica magnetica accostando il rotore per un'oretta su un magnete al neodimio e poi togliendolo delicatamente. I magneti al neodimio si possono recuperare facilmente smontando un vecchio hard disk rotto per PC: proprio sotto il gruppo delle testine (quelle che su muovono sul piatto magnetico) ci sono questi blocchetti piatti

2020-12-13 11.57.30.jpg (92.56 KiB) Visto 1543 volte

[gbattista]

Sinceramente non ho capito quale sia la tua perplessità

Non ho mai visto rotori del genere. Di solito vedo un magnetino, mai un magnete con sopra un disco di metallo.
A che serve ?

[gbattista]

Anzitutto il rotore, per girare, richiede che il magnete sia ben fisso sull'albero. Se non lo è si deve andare di oliatore e microgocce di colla epossidica, facendo attenzione che non rimangano assolutamente residui all'esterno. Fatto seccare a sufficienza, si può aumentare la quantità di carica magnetica accostando il rotore per un'oretta su un magnete al neodimio e poi togliendolo delicatamente. I magneti al neodimio si possono recuperare facilmente smontando un vecchio hard disk rotto per PC: proprio sotto il gruppo delle testine (quelle che su muovono sul piatto magnetico) ci sono questi blocchetti piatti2020-12-13 11.57.30.jpg

Ringrazio della risposta.
Il magnete è ben fisso all’albero.Ma ruota alternativamente in un senso e nell’altro.Ho già fatto passare sul Neodimio come mi aveva già consigliato.Pulizia con Rodico nel vano del rotore. Controllo con binocolo ma nulla...Impulso presente e forte.

[Calico]

Impulsi sì ma come? Perché l'impulso deve avere un senso ed essere alternato: se solo positivo o negativo dà un accenno; se va indietro ha inizio impulso al contrario (accaduto sia su polso che su movimento applicazione parete degli anni '70 per guasto al circuito); se va un secondo avanti e poi torna indietro, sempre circuito danneggiato perché manda impulsi sbagliati alla bobina. La presenza di un impulso in sé non vuol dire nulla

[gbattista]

Si ha ragione.
Ho controllato anche con oscilloscopio. impulso positivo e negativo.
Però c’è una novità cambiando circuito il rotore gira.
Strano dal test non vedevo nulla di strano: probabilmente il chip manda una corrente debole alla bobina.
Grazie Calico, mi risponde sempre.

[gbattista]

Calico, mi tolga una curiosità. Perche il rotore è fatto in questo modo ?

[Calico]

Il rotore è fatto in questo modo perché, per come l'ho capita io, la olla magnetica infilata nell'ingranaggio è una calamita con polo mezzo positivo e mezzo negativo e, posizionato nello statore, che è quel blocco che lo avvolge, sul quale arrivano gli impulsi della bobina, si forma una elettrocalamita momentanea con una volta il polo magnetico in un senso e l'altra volta nell'altro. Poiché poli opposti si attraggono e uguali si respingono, dà origine alla rotazione. Hai presente gli esperimenti di elettrocalamita con un chiodo con un avvolgimento in cui si fa passare la corrente di una pila? Infatti i circuiti più antichi hanno la bobina avvolta sullo statore, poi si sono accorti che funzionava lo stesso mettendo la bobina su un supporto che poi, per contatto, va a integrare lo statore separato.
P.S.: diamoci del tu.

[gbattista]

Capisco il magnete sotto ma il disco di metallo sopra a che serve ? Volano ?

[Calico]

Il disco sopra aumenta la massa di incollaggio e previene scollamenti accidentali.

[gbattista]

Ce n’è un altro sopra che non è incollato è più spesso.
